詳細情報 |
|||
| 1つのコンパートメント:: | 19インチ 40U | キャビネット素材: | 断熱性のある電圧鋼 |
|---|---|---|---|
| 外的な次元: | W×D×H 900×900×2100mm | 色: | グレー RAL7032 |
| ドア: | 1つの正面玄関 | コーティング: | anti-corrosion屋外の粉のコーティング |
| ハイライト: | インテリジェント換気システム 屋外通信用キャビネット,整列直線器の屋外設備のキャビネット,屋外機器のキャビネット |
||
製品の説明
整形器電源システムとインテリジェント換気システムと統合された屋外機器キャビネット
1調整器電源システムとインテリジェント換気システム機能と統合された屋外機器キャビネット:
● 屋外 の 重工 建築
● 40 台 の ラック (RU),標準 19 台 の 鉄道
● 前部 アクセス (後部 アクセスオプション)
● 盗難 防止 の 3 点 の 鍵 システム,支える 掛け鍵
● 外部 に 粉末 を 塗り,腐食 に 抵抗 する
● 標準 色: 淡い グレー,RAL7035. オーダーメイド 色 も 入手 でき ます.
● キャビネット の 下部 に ある ケーブル の 入口
● 接地 棒 を 入れる
● ドア ストップ を 入れ て ください
● 任意 の 冷却 ソリューション: 扇風機 換気 エアコン 熱交換器
2組み合わさった屋外囲み技術パラメータ:
| カテゴリー | ET48300-Y45D613A | |
| システム | 尺寸 (mm) | 482.0 (W) *350.0 (D) *13U (H) |
| 体重 | ≤20kg (直線モジュールなし) | |
| 冷却モード | 自然冷却 | |
| 設置モード | 19インチラックまたはキャビネット内部に設置 | |
| IPグレード | IP20 | |
| AC分布 | 入力電圧 | 353〜406Vac |
| 指定入力電圧 | 380Vac | |
| 入力容量 | 63A/3P | |
| AC SPD | 20kA/40kA,8/20μs | |
| 光伏の流通 | 入力電圧 | 120〜425Vac |
| 指定入力電圧 | 340Vac | |
| 入力容量 | 25A/2P*8 MCB | |
| AC SPD | 20kA/40kA,8/20μs | |
|
DC 配布
|
出力電圧 | -42-58VDC,定数値: -53.5VDC |
| 最大容量 | 24kW | |
| バッテリー接続 | 125A/1Px4 | |
| 負荷ブレーカー |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3 BLVD:6A/1P*3+10A/1P*4+16A/1P*4 |
|
| DC SPD | 10kA/,8/20μs | |
| 矯正器 | 効率性 | ≥96%@340Vdc/ 53.5VDC 定数負荷 |
| 定位電源 | 3000W ((200~425Vdc) | |
| 作業温度 | -40°C~+75°C (完全出力は55°C以下) | |
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |
| 冷却モード | 扇風機で強制冷却 | |
| コントローラー | 信号入力 | 4 AI ((3 バッテリー温度,1 環境温度,6 DI ((SPD,6 一般DI) |
| アラーム出力 | 4 乾燥した接触 | |
| 通信ポート | LAN/RS232/RS485インターフェース,LAN-SNMP,TCP/IP | |
| 表示モード | LCD | |
|
環境
|
動作温度 | -40°C~+65°C |
| 保存温度 | -40°C~+70°C | |
| 動作湿度 | 0%~95% (不凝縮) | |
| 高さ | 0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度は1°C減少します.) |
|
3冷却システム
4調整装置の制御装置:
MC2600は,MEGMEETが開発した新世代の直流電源コントローラである.多くの機能と機能を提供し,より堅牢でユーザーフレンドリーで使いやすいインターフェースを提供します.このモニタリングモジュールとMegmeetの直流モジュールは,電力のモニタリングシステムを形成します.人と機械のインターフェースでインタラクティブな操作を実現し,システムの動作状態を監視するインテリジェント バッテリー管理MC2600コントローラでは,CAN,RS485,イーサネット,ドライコンタクトなどの複数の通信インターフェースが提供されています.RS485とイーサネットポートは柔軟な拡張機能とパラメータ設定を提供しますリモートモニターシステムにアクセスし,リモートモニタリングを実現できます.MC2600は,直流モジュールと太陽光モジュールの分離システムまたはハイブリッド電力システムとして使用できます..
5システム構成:
MC2600コントローラ,直流モジュール,太陽光モジュール,ディーゼル発電機,配送プラグインフレーム (または
通信電源モニタリングシステムです.図1-1はシステムモニタリングソリューションを示しています.
6IVS (インテリジェント換気システム) 作業原理:
このシステムは,電気通信室の空気循環,空気過濾,冷却制御を提供するインテリジェント換気システムです.システム自体には冷却要素が含まれていません.電気通信室から冷たい空気を直接外から吸い出し 電気通信室から熱い空気を外へ排出して 自然な冷却を実現しますこのシステムは,スタンドアロンまたはエアコンの冷却装置と統合して使用できます.
テクニカルパラメータ
電源:DC48V
電流: 1A
空気体積: 560CFM
騒音: ≤55dB
適用:様々な種類のキャビネットに適用できます.
7作業図:
| メインス 正常 | エアコンの故障 | メインズ 失敗 | ||||||
| 扇風機 | エアコン オン | 扇風機 | 扇風機 | LVLD の後に | ||||
| キャビネット内部の温度 | <35°C | 35°Cから40°C | >40°C | <35°C | ≥35°C | <35°C | ≥35°C | |
| エアコン | 消して | 消して | パワーオン オートスタート | 消して | 消して | 消して | 消して | 消して |
|
賢い 換気システム |
シングルファン電源と作業を開始 | 複数のファン電源をオンにして,動作を開始 | 消して | シングルファン電源と作業を開始 | 複数のファン電源をオンにして,動作を開始 | シングルファン電源と作業を開始 | 複数のファン電源をオンにして,動作を開始 | 消して |

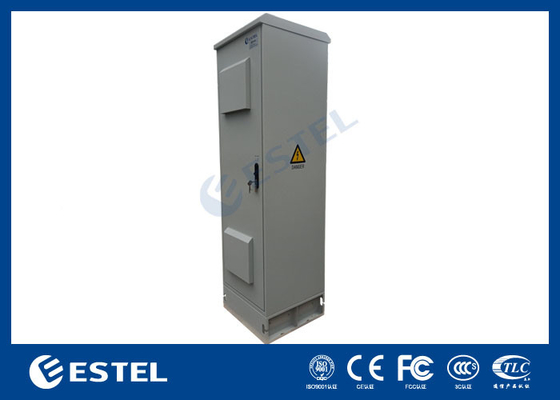

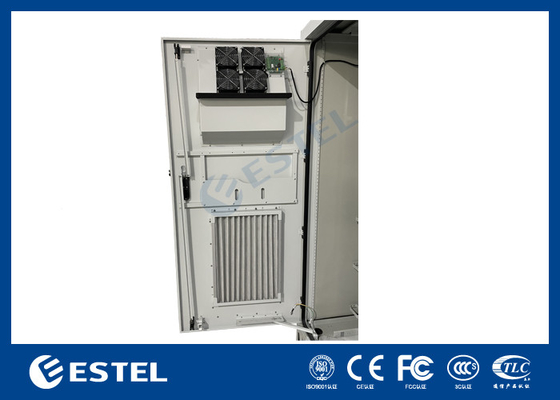

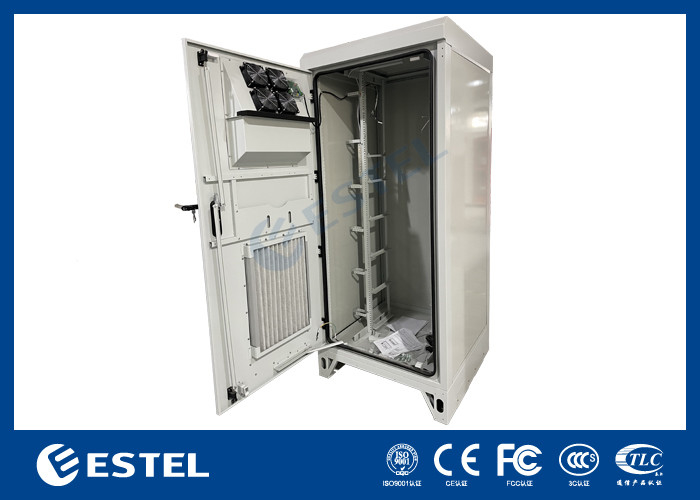

8カビネット写真:
