詳細情報 |
|||
| モデル番号: | ET9090210C-30U | 1つのコンパートメント:: | 19インチ 30U |
|---|---|---|---|
| キャビネット素材: | ステンレス鋼 | 外的な次元: | W×D×H 900×900×2100mm |
| ファン: | 48VDC | 矯正器の高さ: | 5U |
| エアコン: | 冷却容量: 3000W | IPグレード: | IP55 |
| ドア: | 1つの正面玄関 | オーダーメイド: | そうだ |
| ハイライト: | IP55 屋外電源キャビネット,ステンレス鋼の屋外電源キャビネット,30U 屋外電源キャビネット |
||
製品の説明
IP55 30U インテグレートアウトドア電源キャビネット
1. 30U 屋外電源キャビネットの技術パラメータ
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1. | 屋外電源キャビネット | 1 | セット | (1) 外部寸法:W*D*H 900*900*2100mm |
| 2. | エアコン | 1 | セット | 冷却容量: 3000W,電源: 48VDC |
| 3. | 補助直通換気扇風機 | 2 | PC | 48VDC,キャビネットドアにインストール |
| 4. | 矯正装置 | 1 | SET | 48V 300A,SNMP通信プロトコルをサポート |
| 5. | 水センサー | 1 | PC | 選択可能 |
| 6. | 煙センサー | 1 | PC | 選択可能 |
| 7. | 温度と湿度センサー | 1 | PC | 選択可能 |
| 8. | ドアセンサー | 1 | PC | 選択可能 |
| 9. | LEDランプ | 1 | PC | 48VDC |
| 10. | パッケージ | 1 | セット | 木製ケース |
2. 屋外囲み ステンレス・スチール キャビネット 矯正器 システム パラメーター
| カテゴリー | ET483300-002 | |
| システム | 尺寸 (mm) | 482.0 (W) *350.0 (D) *5U (H) |
| 体重 | ≤25kg (直線モジュールなし) | |
| 冷却モード | 自然冷却 | |
| 設置モード | 19インチラックまたはキャビネット内部に設置 | |
| IPグレード | IP20 | |
| AC分布 | 入力電圧 | 380Vac 3相 |
| 入力容量 | 1*63A/4P | |
| 入力周波数 | 45~65Hz,定数50/60Hz | |
| AC SPD | 20kA/40kA,8/20μs | |
| DC 配分 | 出力電圧 | -43~-58VDC,定数値:-53.5VDC |
| 最大容量 | 18kW ((6*3000Wの直流モジュール) | |
| バッテリー接続 | 2*125A/1P | |
| 負荷ブレーカー | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| DC SPD | 10kA 8/20μs | |
| 調整装置 | 効率性 | ≥96%@340Vdc/ 53.5VDC 定位負荷 |
| 定位電源 | 3000W (85V300Vdc) | |
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |
| サイズ | 105.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |
| 冷却モード | 扇風機で強制冷却 | |
| コントローラー | 信号入力 | 4 AI ((3 バッテリー温度,1 環境温度,6 DI ((SPD,6 一般DI) |
| アラーム出力 | 4 乾燥した接触 | |
| 通信ポート | LAN/RS232/RS485インターフェース,LAN-SNMP,TCP/IP | |
| 表示モード | LCD | |
| 環境 | 動作温度 | -40°C~+65°C |
| 保存温度 | -40°C~+70°C | |
| 動作湿度 | 0%~95% (不凝縮) | |
| 高さ | 0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度が1°C減少します.) | |
3ESTEL 外部電信キャビネット 矯正システム導入:
外部キャビネットは,通信事業者 移動通信サイト,外部の小さなシェルター,鉄道電気制御キャビネット,電子警察,通信基地局,屋外空気検知ステーションソーラー・コントロール・キャビネットなど

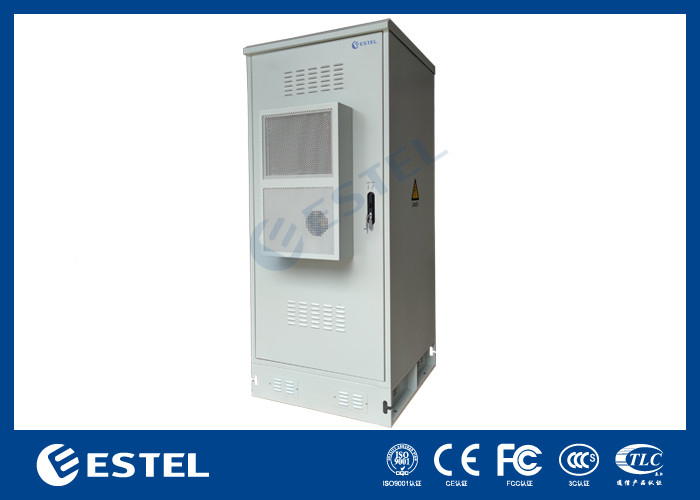

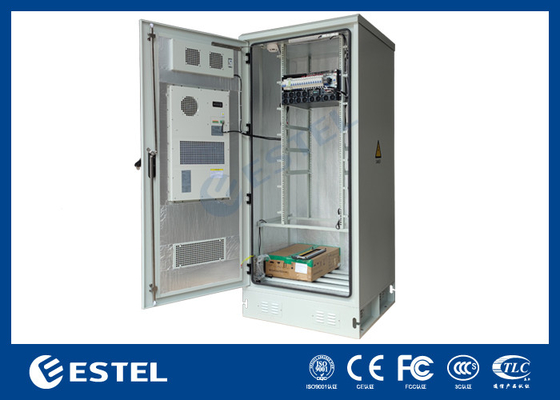

4. 統合された屋外電源キャビネットの写真
5センサーの囲い指示付きの屋外キャビネット
このシリーズは,多くのオプションで本当に安全なカスタマイズされたソリューションを提供することができます.電子機器の気候制御環境を提供すること電子機器の安全で気候制御された環境を提供します.
この電池キャビネットは高さ1750mm,幅750mm,深さ750mmです.このキャビネットは,屋外用ラック要件のための究極の選択です.
| スタンダード | 記述 |
| GB/T 17626.7-1998 | 電磁互換性 |
| GB4706 について1 | 家庭用電器と同様の用途の電気機器の安全性 |
| GB4798 について1 | 電気および電子製品のアプリケーションに存在する環境条件 - 保存 |
| GB4798 について2 | 電気・電子製品のアプリケーションにおける環境条件 - 輸送 |
| GB4798 について3 | 電気および電子製品のアプリケーションに存在する環境条件 - 使用 |
