詳細情報 |
|||
| 材料: | 良質のガルバン鋼 | キャビネットの負荷ベアリング: | ≥400kg |
|---|---|---|---|
| 侵入防止: | IP55 | レイアウト: | 1つのコンパートメント |
| ドア: | 玄関は1つ | 冷却: | エアコン |
| モデル: | ET757520A-38U | 外的な次元: | W*D*H 750*750*2000mm |
| ハイライト: | エアコン 屋外電池キャビネット,床に装着された屋外電池キャビネット,38U 屋外用電池キャビネット |
||
製品の説明
ET757520A-38U エアコン付き 床に装着された屋外電池キャビネット
1.ET757520A-38U 屋外キャビネット構造
(1) 外部寸法W×D×H 750×750×2000mm
(2) 1つのコンパートメント,38Uの空きスペース
(3) 玄関の1つ,外壁のキャビネット用の特殊ロック (サポート・ハンドロック)
(4) 材料:ガルバン化鋼,単壁,厚さ: 1.2mm,PEF熱隔熱 20mm
(5) 表面 塗装: 脱脂 漬け リン 洗浄 洗浄 電力 塗装
2防天電信 囲み 特徴
- 材料:高品質のガルバン製鋼
- 表面処理:脱脂,脱磨,防腐酸化,粉末塗装
- キャビネットの負荷容量: ≥400kg
- 侵入防止:IP55
- 耐火性: GB5169.7A試験に適合する
- 機械的強度:各表面は,垂直圧力>980Nに耐えることができる.ドアを開けた後,外側の端は,垂直圧力>200Nに耐えることができる.
- 断熱抵抗: 固定装置とキャビネット・ボディの部分間の断熱抵抗は,2×104M/500V (DC) 未満ではない.
- 耐電圧: 接地装置とキャビネット・ボディ・パーツの間の耐電圧は3000V (DC) / 1分以下ではない.
3電気箱 表 1 規格の適合
| スタンダード | 記述 |
| GB/T 17626.7-1998 | 電磁互換性 |
| GB4706 について1 | 家庭用電器と同様の用途の電気機器の安全性 |
| GB4798 について1 | 電気および電子製品のアプリケーションに存在する環境条件 - 保存 |
| GB4798 について2 | 電気・電子製品のアプリケーションにおける環境条件 - 輸送 |
| GB4798 について3 | 電気および電子製品のアプリケーションに存在する環境条件 - 使用 |

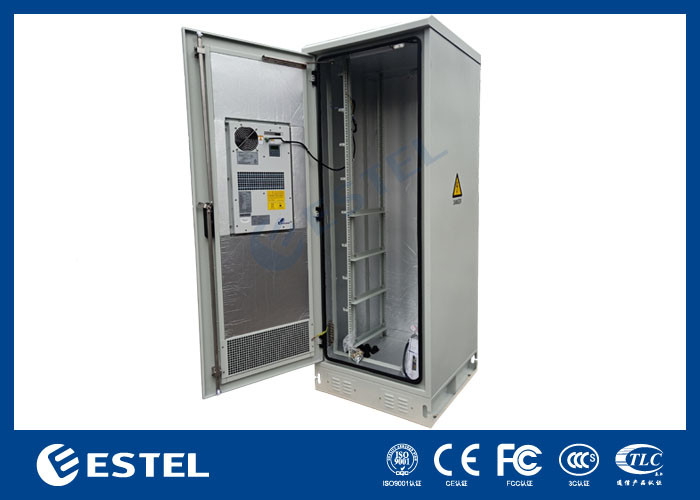

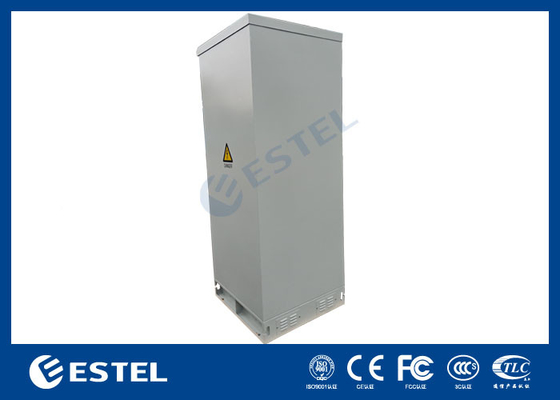

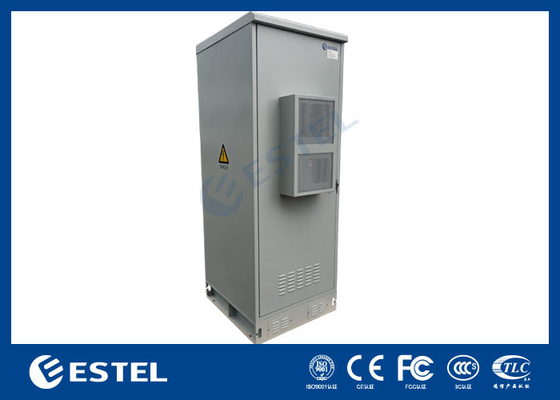

4床に設置されたキャビネット 図と写真
5. エアコンの技術パラメータを持つキャビネット
| ポイント | タイプ | 技術パラメータ |
| 構造 | サイズ | 外部寸法:W*D*H 750*750*2000mm |
| レイアウト | 1つのコンパートメント | |
| 装置の設置方法 | 19のラック,38Uの空きスペース | |
| ドア | 一つの玄関と,外壁のキャビネットのための3点のロック (サポートハンドロック) | |
| 材料 | シングルウォールで隔熱された鋼 | |
| 熱隔離 | 20mmPEF | |
| 侵入防止 | IP55 | |
| 設置方法 | 床に固定された,設置用アクセサリー | |
| 温度制御 | 冷却 | エアコン |
| 照明 | LEDランプ | LEDランプ |
| 温度 | 温度 | 作業温度: -40°C ~ +55°C |
| 保存温度: -50°C~+70°C | ||
| 輸送温度: -50°C ~ +70°C | ||
| 湿度 | 相対 の 湿度 | 5% ~ 95% |
| 圧力 | 空気圧 | 62kpa~101kpa (高度0m~5000mに似ている) |
| 放射線強度 | 太陽 放射線 の 濃度 | 1120 × (1±5%) W/m2 |
6キャビネット用品リスト
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1 | 屋外用電気キャビネット | 1 | セット |
(1) 外部寸法:W*D*H 750*750*2000mm (2) 1つのコンパートメント: 19 〜 38U (3) 1つの玄関と,外壁のキャビネットのための3点ロック (サポートハンドロック) (4) 材料: 鉄鋼 単壁 隔熱 |
| 2 | エアコン | 1 | セット | 冷却能力: 600W,電源: 48VDC |
| 3 | LEDランプ | 1 | PC | 48VDC |
| 4 | パッケージ | 1 | セット | 木製ケース |
この製品の詳細を知りたい
