詳細情報 |
|||
| 冷却: | エアコン | ユーザー スペース: | 40U |
|---|---|---|---|
| センサー: | ドアセンサー,温度,ノイズセンサー | ドア: | 1つの正面玄関 |
| ハンジング: | 内部ヒング | ロック: | 盗難防止の3点ロック |
| ハイライト: | 床に装着されたキャビネット 40U,PDU と 床 に 設置 さ れ た キャビネット,床に装着された外壁キャビネット 19 インチ |
||
製品の説明
床に装着されたキャビネット 屋外 19 インチラック 40U ユーザースペース
1. 床に設置されたキャビネット 屋外 19インチラック 40U 紹介
外部キャビネットは,通信事業者 移動通信サイト,外部の小さなシェルター,鉄道電気制御キャビネット,電子警察,通信基地局,屋外空気検知ステーションソーラー・コントロール・キャビネットなど
2床に設置されたキャビネット 屋外 19インチラック 40U 機能
- コンパクトで軽い二壁式設計
- 腐食に対する最高保護
- 統合屋根を備えています
- 鋼製 厚さ1.2mm 壁が1本
- 紫外線保護付きのポリエステル粉末コート
- 極度の温度に適したPUR型不孔密封物
- 完全に溶接された設計,完全な供給,組み立てを必要としません
- 表面仕上げ: 脱脂,漬け,リン水洗浄,清掃,粉末塗装
3. 床にマウントされたキャビネット 屋外 19 インチラック 40Uの指示
このキャビネットは,安定したラック内気候の高い要求を伴うプロジェクトに適したソリューションです.
柱に設置するために特別に設計されています
4選択用アクセサリー:
● 冷却ソリューション: 温度の制御のためにエアコンを採用し,キャビネット内での最高の作業状態を保証します.
●電源配送ユニット:電源システムの正常な動作と設備の保守の要件を満たすことができます
●センサー:内部温度,湿度,火/煙,ドア開いている状態を監視できます.
● 光: LED 管 の 光 は 内側 を 照らす ため で,上部 の 蓋 に 固定 さ れ て い ます.
● 内側には電信設備,電源,温度制御装置,その他の付属品を備える強力なラックがあります.
● 温度 設定,気温 警報,内外 の 温度 パラメータ,その他 あらゆる 警報 情報 を デジタル 表示 する.
5. 床に設置されたキャビネット 屋外 19 インチラック 40U 技術パラメータ
|
構成 |
ポイント | 技術パラメータ | ||
| キャビネット | モデル | ET807521A-40U | ||
| 保護レベル | IP55 | |||
| 外的な次元 | H2100mm × W800mm × D750mm | |||
| 内部次元 | 19インチレール,40U | |||
| 材料 |
鋼鉄で 厚さ1.2mm+1.0mm 壁が2本 軸承部品の厚さ: 2.0mm |
|||
| 断熱装置 | 20mmPEF | |||
| コーティング | ポリエステル粉末コーティング | |||
| 色 | RAL7035 | |||
| ロック | 盗難防止の3点ロックシステム | |||
| ハンジ | 内部のヒンジ | |||
| インストールオプション | 床に固定 | |||
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | |||
| メンテナンス | 玄関1つ 玄関のメンテナンスを | |||
| 冷却 | オプション | ACエアコン | 熱交換器 | 扇風機6個 |
| 冷却容量 | 2000W | 150W/K | ||
| 入力電圧 | 220VAC 50HZ | 48VDC | 48VDC | |
| コミュニケーション | RS485 | RS485 | 温度調節器で | |
| 電源配送ユニット | 電圧 | 200VAC240VAC (オプション) | ||
| インプット |
1×3P 40A,1x3P 25A,1x1P 10A (LED),1x1P 16A SPD 40KA (オプション),端末ブロック,Hソケット |
|||
| 生産量 | 漏れ防止断路器:1x 16A | |||
| センサー | ドアセンサー,温度と湿度センサー | |||
| サイドボックス |
ジェネレーターソケット 32A 425V IP45 端末ブロック6ピン×32A,9ピン (LED用) 3つの指示灯が ケーブルの入口が底部にある |
|||
| ほか | スイッチによる照明のための48VDCLEDランプ | |||
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) | ||
| 貯蔵温度 | -40°C~+70°C | |||
| 作業湿度 | 5%~95% (凝縮がない) | |||
| 作業高度 | 0~4000メートル | |||
キャビネット3D図

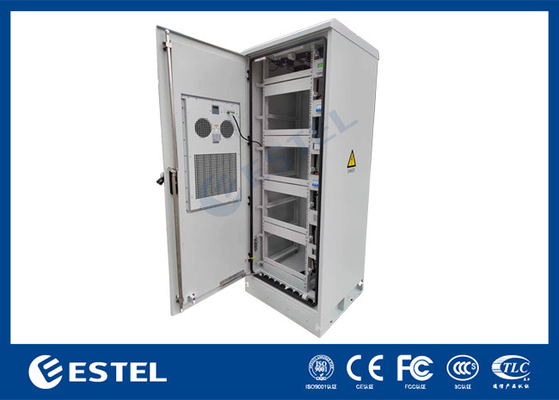

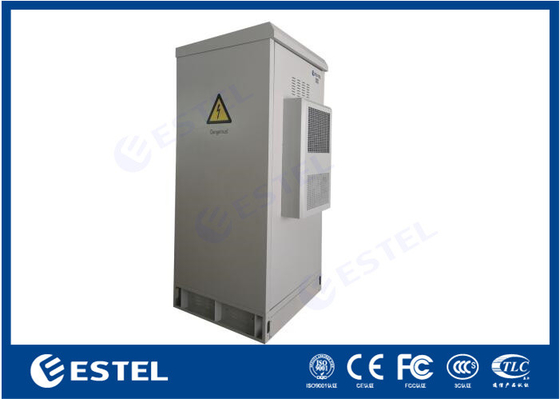

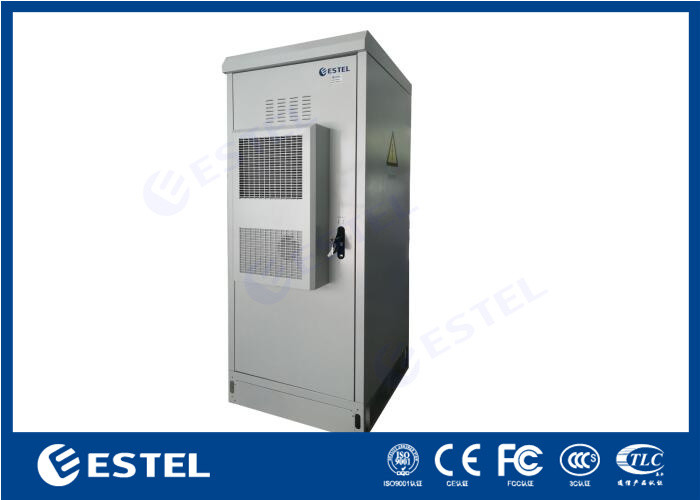

キャビネット写真:
6. キャビネットのマウントタイプ:
- 壁掛けのタイプ
- ポール・マウントタイプ
- 床の位置
