詳細情報 |
|||
| 外部寸法 (W×H×D): | 680*570*250mm | 冷却容量 (L35/L35): | 1500W |
|---|---|---|---|
| 熱容量 (オプション): | 1000W | LCDディスプレイ: | 二重LCDディスプレイに使用 |
| 適用する: | 屋外キオスクの冷却装置 | Ip グレード: | IP55 |
| 冷却剤: | R134a | 体重: | 29KG |
| ハイライト: | MODBUS-RTU キオスクエアコン,リモコン付きキオスクエアコン,1500W キオスクエアコン |
||
製品の説明

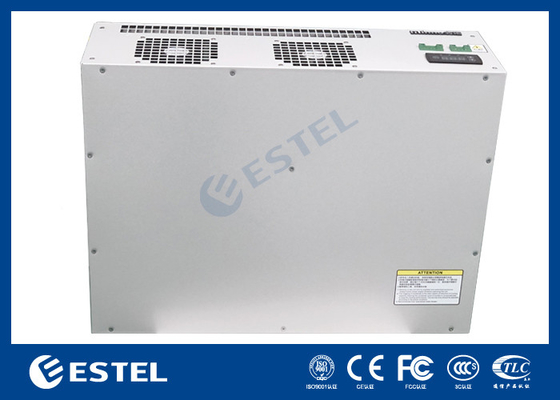

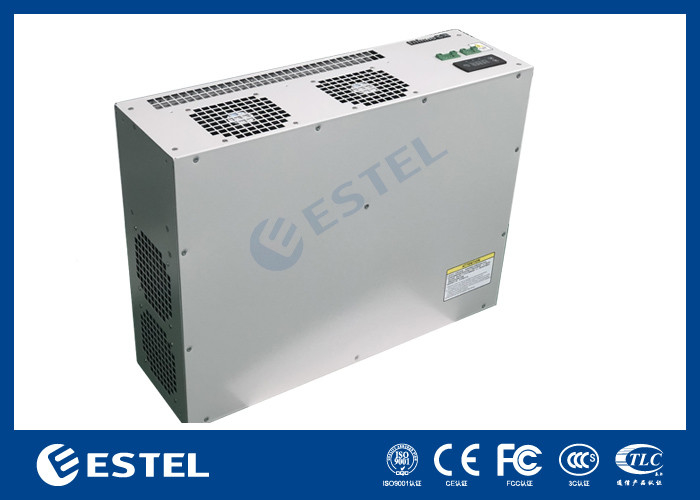

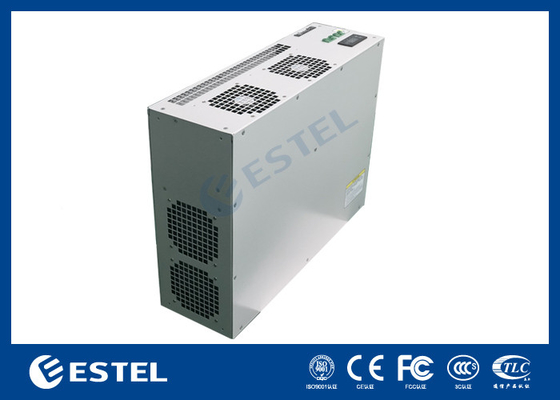

1500W キオスク エアコン 屋外キオスク用 リモートモニターサポート モジュール-RTU
1500Wキオスクエアコン 屋外キオスク用 リモートモニター対応 モードバス-RTU 紹介
エアコンは,キャビネットのために自社開発した冷却製品の1種類です.
内部の電子機器は,熱に敏感である
この製品は,環境温度の低さで,内部および外部から完全に隔離されるべきです.
複雑さなく作業を開始できるという特徴を持っています
起動後デバッグする
内部サイクル空気経路のファン 空気熱交換を行うために上から熱い空気を吸収
蒸発器のフィンによって,冷却空気を冷却機の下側から送ります.
温度を下げる目的を達成するためにサイクルすることができます. 一方,外部のファン
サイクル空気の経路は,下側から外部冷たい空気を吸収し,上側から熱い空気を放出します
熱交換後
1500W キオスク エアコン 屋外キオスク用 リモートモニター対応 MODBUS- RTU テクノロジーパラメータ
| ポイント | 名前 | ユニット | パラメータ | |||||||||||||||||||||||||||||
| サイズと設置 | 身体の輪郭の寸法 (幅*高さ*深さ) |
mm | 680*570*250 | |||||||||||||||||||||||||||||
| 概要の寸法を含む フランジ (幅*高さ*深さ) |
mm | / | ||||||||||||||||||||||||||||||
| 体重 | キロ | 29 | ||||||||||||||||||||||||||||||
| 設置方法 | ドアを装着 | |||||||||||||||||||||||||||||||
| 設置方法 | 屋外 | |||||||||||||||||||||||||||||||
| 環境と保護 | 作業環境の温度 | °C | -40から+55 | |||||||||||||||||||||||||||||
| 騒音 | dB (A) | 62 | ||||||||||||||||||||||||||||||
| 平均寿命 | 年数 | >10 | ||||||||||||||||||||||||||||||
| IPグレード | IP55 | |||||||||||||||||||||||||||||||
| 冷却剤 | R134a | |||||||||||||||||||||||||||||||
| ROHS認証 | そうだ | |||||||||||||||||||||||||||||||
| パフォーマンス | 入力電圧範囲 | 220 VAC±15% 〜50Hz | ||||||||||||||||||||||||||||||
| 冷蔵容量 (L35/L35) | W | 1500 | ||||||||||||||||||||||||||||||
| 定数冷蔵出力 パワー ((L35/L35) |
W | 580 | ||||||||||||||||||||||||||||||
| 定数冷却電流 (L35/L35) | A について | 2.6 | ||||||||||||||||||||||||||||||
| 最大冷却電流 | A について | 5.3 | ||||||||||||||||||||||||||||||
| 熱容量 (オプション) | W | 1000W | ||||||||||||||||||||||||||||||
| 内循環の空気容量 | m3/h | 640 | ||||||||||||||||||||||||||||||
1500W キオスク エアコン 屋外キオスク用 リモートモニター対応 MODBUS-RTU規格
| 違う | スタンダード番号 | 標準名 | |||||||||||||||||||||||||||||||
| 01 | GB4208 | 囲み物の保護クラス | |||||||||||||||||||||||||||||||
| 02 | GB/T 48575,9,10,11,16 | 輸送用パッケージの基本試験 | |||||||||||||||||||||||||||||||
| 03 | GB/T 24231,2,3,8,10,17,38 | 電気・電子機器の環境試験 | |||||||||||||||||||||||||||||||
| 04 | GB9254-1998 | 情報技術機器 - ラジオ障害 特性-限界値と測定方法 |
|||||||||||||||||||||||||||||||
| 05 | GJB150-86 | 軍用機器の環境試験方法 | |||||||||||||||||||||||||||||||
| 06 | GB/T176268 | 電磁互換性試験と測定 技術--電源周波数磁場抵抗性試験 |
|||||||||||||||||||||||||||||||
| 07 | YD/T 2768-2014 | 通信室の温度制御装置 1部: 埋め込まれた温度制御 装置 |
|||||||||||||||||||||||||||||||
| 08 | EN 55022:2006+A1 規格:2007 | 実施された放出と放射線試験 | |||||||||||||||||||||||||||||||
| 09 | EN 61000-3-2:2006+A2:2009 | ハーモニック電流 | |||||||||||||||||||||||||||||||
| 10 | EN 61000-3-3:2008 | 電圧変動と点滅 | |||||||||||||||||||||||||||||||
| 11 | EN 61000-4-2:2009 | ESD | |||||||||||||||||||||||||||||||
| 12 | EN 61000-4-3:2006 | 放射線障害 免疫検査 | |||||||||||||||||||||||||||||||
| 13 | EN 61000-4-4:2004 | 電気的快速瞬間の爆発 | |||||||||||||||||||||||||||||||
| 14 | EN 61000-4-5:2006 | 波動 | |||||||||||||||||||||||||||||||
| 15 | EN 61000-4-6:2009 | 導流障害 免疫テスト | |||||||||||||||||||||||||||||||
| 16 | EN 61000-4-11:2004 | 低電圧と短時間中断 | |||||||||||||||||||||||||||||||
設置図
注: 設置図は参照のみで,特定の設置図は
実際の使用環境によって決定されます.
製品機能:
1冷却する
冷蔵庫の内部温度が冷蔵庫のスタート温度よりも高くなると,それは開始します
冷蔵庫内の温度が冷蔵庫停止温度より低いとき,
冷却を止めます
ユーザーパラメータ設定点
| パラメータ | デフォルト値 | 設定範囲 | ユニット | 注記 |
| 冷蔵庫の開始温度 | 35 | [20?? 40] | °C | 冷却停止温度 =冷却開始温度-冷却帰帰差 |
| 冷蔵庫の返却 違い |
6 | [3 ̇10] | °C |
2. 暖房 (オプション)
カビネット内の温度が,暖房のスタート温度より低いとき,暖房が熱し始めます. カビネット内の温度が,暖房の停止温度より高いとき,暖房が停止します.
ユーザーパラメータ設定点
| パラメータ | デフォルト値 | 設定範囲 | ユニット | 注記 | |||||||||||||||||||||||||||
| 暖房開始温度 | 5 | [−10・15] | °C | 加熱停止温度=加熱開始温度+ 熱回帰差 |
|||||||||||||||||||||||||||
| 熱回帰差 | 10 | [3 ̇ 15 ] | °C | ||||||||||||||||||||||||||||
3リモコンモニター
エアコンはRS485通信インターフェースを搭載し,MODBUS-RTU通信プロトコルをサポートしています. エアコンはRS485通信インターフェイスを通じて上部モニターと通信します.またはユーザーは直接ディスプレイを表示してエアコンの走行状態を確認し,その走行パラメータを変更することができます.
4.4 外部の扇風機の制御 (オプション)
任意の要件に従って,外部扇風機 (水素放出/緊急扇風機) は自動的にサイクル水素放出と緊急換気機能を実現します.
水素放出機能 (オプション):水素放出サイクルが来ると,エアコンが起動します.
制御スイッチが閉まる
水素放出
| パラメーター | デフォルト値 | 設定範囲 | ユニット | ||||||||||||||||||||||||
| サイクル | 24 | [0?? 72] | h | ||||||||||||||||||||||||
| 放出時間 | 5 | [0 〇 ] | ミニ | ||||||||||||||||||||||||
緊急換気機能(選択可能)
機内温度が緊急換気装置の開始温度より高くなると,緊急換気扇を動かします.キャビネット内の温度が緊急換気停止温度より低いとき緊急換気扇風機を停止する
緊急換気機能
| パラメーター | デフォルト値 | 設定範囲 | ユニット | ||||||||||||||||||||||||||
| スタート温度 | 45 | [28・50] | °C | ||||||||||||||||||||||||||
| 停止温度 | 42 | [25・50] | °C | ||||||||||||||||||||||||||
