製品の説明

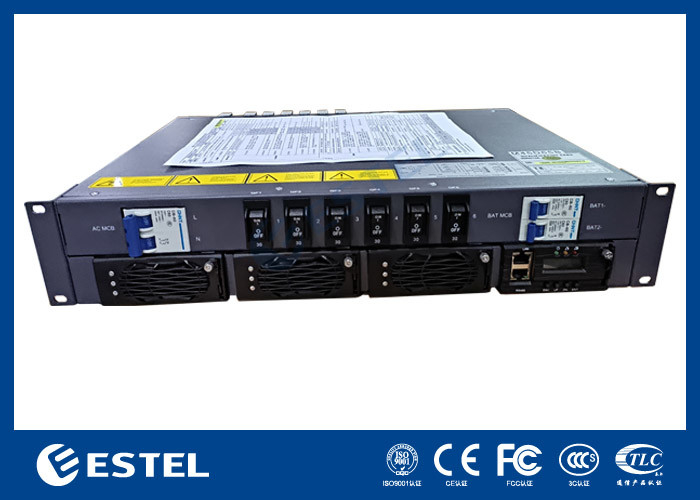

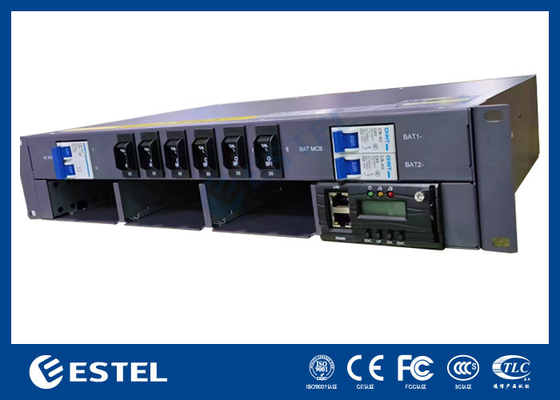

DC48V ラックマウント整流器 90A 高容量 220VAC テレコム単相整流器
1. DC48V ラックマウント整流器 90A 高容量 220VAC テレコム単相整流器の概要
M45D65Bハイブリッド電源システム用の 19 インチ サブラックで、高さ 2U のコンパクトな設計により、光ファイバーおよびマイクロ波伝送、アクセス デバイス、スイッチの重要なアプリケーション ニーズを満たします。
システムの最大電力は90Aで、AC入力/DC入力/バッテリー/負荷MCBを備えています。ケーブルはMCBとバスバーで前面からアクセスできます。この電源システムは-48V通信に電力を供給します。 装置。
2. DC48Vラックマウント整流器90A高容量220VACテレコム単相整流器システムパラメータ
| システム | 寸法 | 482.0(幅)×350.0(奥行)×2U(高さ) |
| 重さ | ≤15kg（整流器なし） | |
| 冷却モード | 自然冷却 | |
| インストールモード | 19インチラックまたはキャビネット内に設置 | |

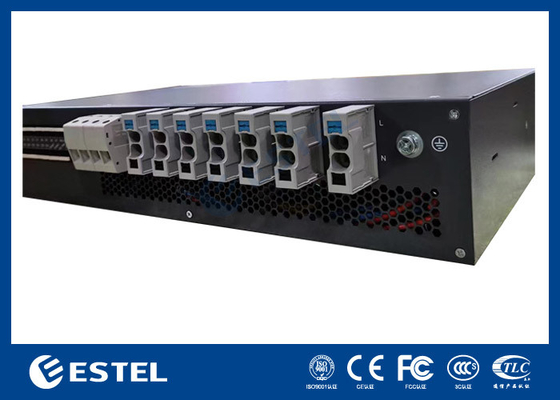

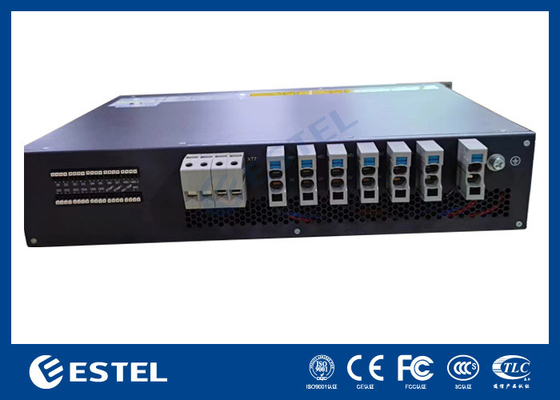

| ケーブル接続モード | 上部入口と上部出口 | |
| メンテナンスモード | フロントメンテナンス、サポートモジュールグレード変更 | |
| 保護レベル | IP20 | |
| AC配電 | 入力モード | 220VAC単相 |
| 入力容量 | 1×50A/2P；MCB:C63A/2P | |
| 入力周波数 | 45~65Hz、定格値:50Hz/60Hz | |
| AC SPD | 20kA/40kA、8/20μs | |
| DC配電 | 出力電圧 | -43~-58VDC、定格値:-53.5VDC |
| 最大容量 | 5.2kW | |
| バッテリーブレーカー | 2×85A/2P；MCB:C63A/1P*2 | |
| 負荷ブレーカー | 6×30A/1P | |
| DC SPD | 10kA/,8/20μs | |
| 整流器 | 入力電圧 | 85VAC～300VAC、定格220VAC |
| 効率 | ＞96% | |
| 定格出力 | 1740W(176~300VAC) | |
| 作業温度 | -40℃〜+75℃（50℃以下でフル出力） | |
| 寸法 | 106.5mm(幅)×286mm(奥行)×41.5mm(1U/H) | |
| 重さ | ≤2kg | |
| 冷却モード | 強制冷却 | |
| 力率 | ≥0.99 | |
| THHD | ≤5% | |
| コントローラ | 信号入力 | 4AI(3 バッテリー温度、1 周囲温度)、7DI(SPD、6 共通 DI) |
| アラーム出力 | 6 ドライコンタクト | |
| 通信ポート | RS485、SNMP | |
| ディスプレイモード | 液晶 | |
| 環境 | 動作温度 | -40℃〜+75℃（50℃以下でフル出力） |
| 保管温度 | -40℃〜+70℃ | |
| 動作湿度 | 5%～95%（結露なし） | |
| 高度 | 0～3000m（高度が2000m～3000mの範囲の場合、高度が200m上昇するごとに最高動作温度は1℃低下します。） |
3. 通信整流器のクイック詳細
- 多目的に使用できる標準19インチ幅
- 高さ2Uのコンパクト設計で、スペースと設置コストを節約
- メンテナンスに便利な前面操作とケーブルアクセス
- バッテリー寿命を延ばす高度なバッテリー管理
- 柔軟なネットワークとリモート監視のためのさまざまな通信ポート
- ホットプラグ可能な整流器とコントローラにより、オンラインでのメンテナンスが容易
- 電力網への適応性を高める広い入力電圧範囲（85～300Vac）
4. 動作原理
（1）AC入力：AC電源投入後、整流モジュールを起動し、-48Vdcを出力し、同時にバッテリーを充電し、変換モジュールに電力を供給し、変換モジュールは220Vacを出力します。
通常の状態では、整流器モジュールと配電ユニットのパラメータはすべて監視モジュールによって制御され、事前設定されたパラメータまたはユーザーのコマンドに従って動作します。AC電源に障害が発生した場合、
バッテリーはシステムに電力を供給し、-48 VDCおよび220 vacを出力し続け、バッテリーの放電に伴い、バッテリーの電圧は43.2 V + / - 0.5 Vを下回ると低下し始めます。
監視モジュールはバッテリーの低電圧信号を送信し、負荷出力を直接閉じ、電源システムは動作を停止します。外部AC電源が回復すると、
システムは再び正常に動作します。（上記の監視データはすべてシステムのデフォルト値であり、ユーザーがリセットできます）
（2）-48V入力：AC電流なし、またはACが接続されていない場合、外部電源-48Vから-48Vの負荷ポートにアクセスし、起動監視および変換モジュール、220Vac出力。
5. 整流器モジュール
モジュールパネル
（1）電源インジケータ
（２）警報表示灯
（３）故障表示灯
（4）ロックラッチ
（５）ハンドル
パネルには整流器の動作状態を反映する 3 つのインジケーターがあります。詳細については、下の表を参照してください。
表 整流器インジケータの説明
| インジケータ | 色 | 状態 | 異常状態の理由 |
| 電源インジケータ | 緑 | 通常オン | モジュールには電源入力があり |
| オフ | 主電源障害（電源入力なし、または電源入力のOVP、UVP）。出力なし | ||
| アラームインジケータ | 黄色 | 通常オン | 温度アラーム（周囲温度＞65℃のときOTP） |
| モジュールは休止状態です。(インジケーターは点灯、アラームなし) | |||
| モジュールは電流制限型です | |||
| ちらつき | 通信障害 | ||
|
故障 インジケータ |
赤 | 通常オン |
OVP、ファンなどのモジュール内部の理由により出力されない 障害、OTP |
| 通常はオフ | モジュールは正常に動作しています。 |
6. コントローラ-MC2600
MC2600のフロントパネル
- LANポート
- RS485 ポート
- 実行インジケーター
- マイナーアラームインジケータ
- 重大警報インジケータ
- ハンドル
- ボタン
コントローラーボタンの説明表
| ボタン | 説明 | |
| ESC |
保存せずに前のメニューに戻ります 設定。 |
ESCとENTボタンを押して 短期間のうちに同時に 時間が経つとコントローラーを再起動できます。 |
|
耳鼻咽喉科
|
Ø スタンバイからメインメニューに入る 画面。 Ø メインメニューからサブメニューに入ります。 Ø メニュー設定を保存します。 |
|
| 上 |
前のメニューに戻るかパラメータを設定します 価値観。 パラメータ値を設定するときは、 このボタンを使用すると、値をすばやく調整できます。 |
パラメータ値が 複数の文字列タイプを選択するには、上または 下矢印ボタンで各値を変更します。 値を設定したら、 カーソルを移動するには確認ボタンを押してください 自動的に戻ります。 |
| DN. |
次のメニューに移動するか、パラメータ値を設定します。 パラメータ値を設定するときは、 このボタンを使用すると、値をすばやく調整できます。 |
|
コントローラーパネル上のインジケーターの説明は下の表の通りです
| タイプ | 色 | 州 | 説明書 |
| 実行インジケーター | 緑 | ちらつき | コントローラーは正常に動作しています |
| オフ | コントローラに障害があるか、DC入力がありません | ||
| マイナーアラーム | 黄色 | 通常オン | コントローラーがマイナーアラームを発する |
| オフ | コントローラーは軽度のアラームを生成しません | ||
| 重大な警報 | 赤 | 通常オン | コントローラーが重大な警報を発する |
| オフ | コントローラーは重大なアラームを生成しません |
コントローラには2つの通信ポートがあり、
RS485通信ポートの定義は以下の表の通りです。
| ピン番号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 信号名 | RS485+ | - | RS485- | - | - | - | - | - |
LANイーサネットポートのインターフェース定義は表に示すとおりです。
| ピン番号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 信号名 | TX+ | TX- | RX+ | - | - | 処方箋- | - | - |
7. DI/DOインターフェース
DI/DOインターフェースボードのフロントパネル
デジタル入力はパラメータ設定メニューのサブメニューであり、主にオペレータがシステム内の 8 つのデジタル スイッチの入力の通常状態を構成するために使用されます。
表リレー入力パラメータ設定
| デジタルNo. | デジタル名 | DI 正常 | 説明 |
| DI1 | HEXアラーム | いいえ | 開いているときは正常ですが、閉じているときはアラームが発生します。 |
| DI2 | PWCドアアラーム | ノースカロライナ | 開いているときは正常ですが、閉じているときはアラームが発生します。 |
| DI3 | BTアラーム | いいえ | 開いているときは正常ですが、閉じているときはアラームが発生します。 |
| DI4 | BCアラーム | いいえ | 開いているときは正常ですが、閉じているときはアラームが発生します。 |
| DI5 | デジタル5アラーム | いいえ | 開いているときは正常ですが、閉じているときはアラームが発生します。 |
| DI6 | 発電機アラーム | いいえ | 開いているときは正常ですが、閉じているときはアラームが発生します。 |
| DI7 | DC SPDアラーム | ノースカロライナ | 開いているときは正常ですが、閉じているときはアラームが発生します。 |
リレー出力はパラメータ設定メニューのサブメニューであり、主にオペレータがシステム内の 8 つのリレーの出力の通常状態を設定するために使用されます。
表リレー出力パラメータ設定
| デジタルNo. | デジタル名 | アラームコード | 説明 |
| DO1 | リレー出力1 | ノースカロライナ | 正常な場合は閉じ、関連するアラームが発生すると開きます。 |
| DO2 | リレー出力2 | ノースカロライナ | 正常な場合は閉じ、関連するアラームが発生すると開きます。 |
| DO3 | リレー出力3 | ノースカロライナ | 正常な場合は閉じ、関連するアラームが発生すると開きます。 |
| DO4 | リレー出力4 | ノースカロライナ | 正常な場合は閉じ、関連するアラームが発生すると開きます。 |
| DO5 | リレー出力5 | ノースカロライナ | 正常な場合は閉じ、関連するアラームが発生すると開きます。 |
| DO6 | リレー出力6 | ノースカロライナ | 正常な場合は閉じ、関連するアラームが発生すると開きます。 |
| DO7 | リレー出力7 | ノースカロライナ | 正常な場合は閉じ、関連するアラームが発生すると開きます。 |
さらに、この製品には 6 つのポートが搭載されています。
表 その他の入力パラメータ設定
| パラメータ名 | 設定の説明 |
| ベーステンポ1 | バッテリーセンサー1ポート |
| ベーステンポ2 | バッテリーセンサー2ポート |
| 環境変数 | エンベロープメントセンサーポート |
| 12V +/- | 12V電源が供給されます |
| RS485 | RS485 ポート、予約済みインターフェース、プロトコル定義なし |
| オイル+/- | オイルレベルセンサーを接続する |
配線方法:
Ø ワイヤーストリッパーでケーブルの絶縁体を取り除きます。ケーブルコアの露出長さは 10 mm 以上でなければなりません。
Ø ドライバーで端子の上のボタンを押し、ケーブルを挿入し、ドライバーを離してケーブルの接続を完了します。
Ø ハンドルでケーブルをゆっくり引っ張り、ケーブルが落ちないことを確認します。
8. サブラックの取り付け
下の図に示すように、サブラックを 19 インチ ラックに取り付けます。
Ø ステップ1、パッケージからプラグを取り出します。
Ø ステップ2、プラグを19インチラックに差し込む
Ø ステップ 3、固定ネジを取り付けます (プラグ フレームの耳の取り付け穴がフレームのフローティング ナットの位置と一致しない場合は、実際の取り付けに合わせて調整する必要があります)。
整流器モジュールをインストールする
Ø ステップ 1、パッケージからモジュールを取り出します。
Ø ステップ 2: フロント パネルのモジュール ハンドルを持ち、モジュールをスロットに挿入します。
Ø ステップ3、モジュールをモジュールの前面パネルにゆっくりと押し込み、電源と平らにします。
配電盤。
Ø ステップ4、モジュールが外れないようにモジュールパネルの固定ネジを締めます。
9. 梱包と発送
パッケージは輸出に適した無料の燻蒸木箱を使用しています。このパッケージは湿気や衝撃に強く、安全な輸送を保証するために頑丈です。
