詳細情報 |
|||
| DC 最大容量: | 18kw | インストールモード: | 19インチラックにインストール,キャビネットに埋め込み |
|---|---|---|---|
| 整形器モジュール: | 3000W | AC 入力電圧: | 220VAC 単相 |
| 出力電圧: | -43~-58VDC,定数値: -53.5VDC | 保護レベル: | IP20 |
| ハイライト: | バッテリーモニタ付きの電源システム,電源配送付きの整電器電源システム,18kW 容量直す電源システム |
||
製品の説明
電力配給とバッテリーモニター機能の付いた18kW容量調整器電源システム
電力配給とバッテリーモニター機能の付いた18kW容量調整器電源システム

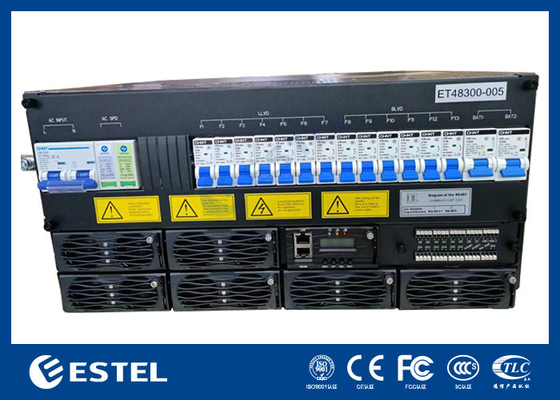

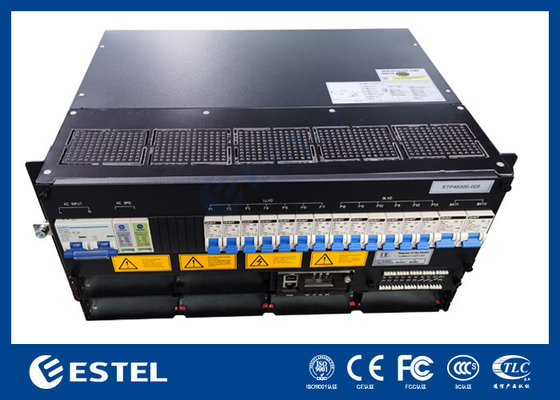

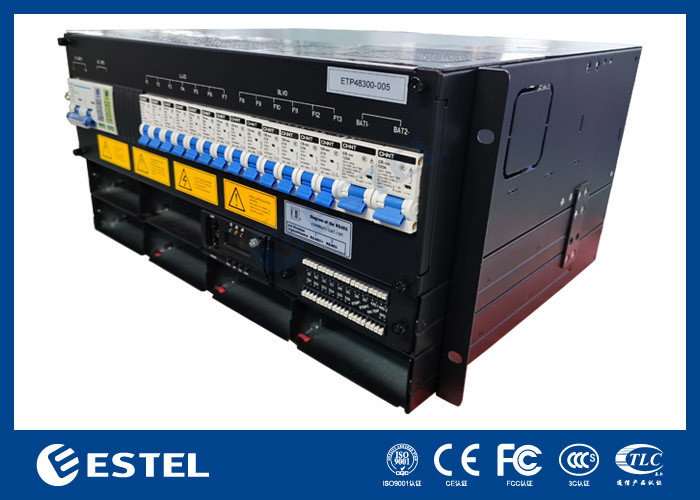

ET48300-005 サブラック電源 5Uの高さのコンパクトな設計で,ファイバーとマイクロ波伝送の重要なアプリケーションニーズを満たす
システム最大電源は300Aで,AC / バッテリー / 負荷 MCBs.
ケーブルはMCBとバスバーで前部に接続しています
> 標準的な19インチ幅で,広く使用できる利点があります
> 5U 高さ コンパクトな設計,スペースと設置コストを節約できます
> 前部操作とケーブルへのアクセス,見栄えと安全なメンテナンス
> バッテリーの寿命を延長し,様々な通信ポートを提供
RS485,インターネットポート,ドライコンタクトなどで,柔軟なネットワークとリモートモニタリングが可能
> 矯正器と制御器は,熱で接続可能で,オンライン・メンテナンスが簡単で迅速です
> 広い入力電圧範囲 (85~300Vac) 電力網は適応可能
ET48300-005は配送ユニット,直流モジュール,変換モジュール,モニタリングモジュールで構成されています.
構成はオプションで,下記の表のように:
| 構成 | 調整装置 | コメント |
| スタンダード | GB 4943 | 詳細については,モジュールの仕様を参照してください. |
| スタンダード | IEC/EN 62368-1 | |
| スタンダード | EN 55032 クラスA,GR1089 発行4,R3-10,R3-11,R3-12 クラスB 北米で認定 | |
| スタンダード | EN300386,CLASSA |
電力配給とバッテリーモニター機能の付いた18kW容量調整器電源システム
システム構成
2つの操作方法:
(1) AC入力:AC電源を入れると直流モジュールを起動し,出力は-48Vdcで,同時に電池を充電し,変換モジュールを動かす.変換モジュールは出力は220Vac.
通常の条件下では,直流モジュールと配送ユニットのパラメータはすべて監視モジュールの制御下にあり,事前に設定されたパラメータまたはユーザのコマンドに従って動作します.AC電源の故障の場合電池の電圧が43以下になると電池の電圧が低下し始めます. 電池の電圧は,電池の電源が電池の電源に供給され,電池の電圧が電池の電源に供給され,電池の電源が電池の電源に供給され,電池の電源が電池の電源に供給され,電池の電源が電池の電源に供給され,電池の電源が電池に供給され,電源が電池に供給され,電源が電池に供給され,電源が電池に供給され,電源が電池に供給され,電源が電池に供給され,電源が電池に供給され,電源が電源に供給され,電源が電池に供給され,電源が電源に供給され,電源が電源に供給され,電源が電源に供給され,電源が電源に供給され,電源が電源に供給され,電気が電源が電源に供給され,電源が電源が電源に供給され,電2V + / - 0.5V,モニタリングモジュールは電池の低電圧信号を送信し,直接負荷出力を閉じ,電源システムは動作を停止します.外部AC電源が回復すると,システムは再び正常に動作します.. (上記すべてのモニタリングデータはシステムデフォルト値で,ユーザによってリセットできます)
(2) -48V入力: AC電流またはAC電流が接続されず,外部電源 -48Vから -48Vの負荷ポート,起動モニタリングおよび変換モジュール, 220Vac出力へのアクセス.
温度補償機能はデフォルトでオンで,必要に応じてユーザのコマンドでオンまたはオフすることができます. 動作温度 ≥55°C,電源の出力電力は線形的に減少する (@65°C)輸出電力は1300Wになります.
仕様
| タイプ | ET48300-005 | |
| システム | サイズ | 482.0 (W) *350.0 (D) *5U (H) |
| 体重 | ≤25kg ((直す器なしで) | |
| 冷却モード | 自然冷却 | |
| インストールモード | 19インチのロックに設置した | |
| 配線モード | 入口と出口から | |
| メンテナンスモード | フロントメンテナンス,サポートモジュールグレード変更 | |
| 保護レベル | IP20 | |
| AC分布 | 入力モード | 220VAC単相 |
| インプット容量 | 1×100A/2P | |
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| DC 配分 | 出力電圧 | -43~-58VDC,定数値:-53.5VDC |
| 最大容量 | 18kW | |
| バッテリーブレーカー | 2×125A/1P | |
| ロードブレッカー | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| 矯正器 | 入力電圧 | 85VAC~300VAC,ランキング220VAC |
| 効率性 | >96% | |
| 定位電源 | 3000W ((176~300VAC) | |
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |
| 体重 | ≤2kg | |
| 冷却モード | 強制冷却 | |
| パワーファクター | ≥0.99 | |
| THD | ≤5% | |
| コントローラー | 信号入力 | 4AI ((3バッテリーテンプ,1環境テンプ,7DI ((SPD,6commonDI) |
| アラーム出力 | 6乾燥接触 | |
| 通信ポート | RS485SNMP | |
| 表示モード | LCD | |
| 環境 | 運用 | -40°C~+75°C (完全出力は50°C以下) |
| 温度 | ||
| 貯蔵温度 | -40°C~+70°C | |
| 動作湿度 | 5%~95% (不凝縮) | |
| 高さ | 0~3000m (高度が2000~3000mの範囲内であれば 最大動作距離は | |
| 温度が1°C下がり 高さが200m上昇します) |
||
適用する
(1) 統合へのアクセス
(2) 室内配送及び拡張システム
(3) モバイルステーションと延長カバーシステム
(4) WLAN
(5) 衛星通信の地面駅とマイクロ波通信駅
(6) 弱電流配送室
(7) 他のAC/DC不中断電源システム
特徴
(1) 2つの出力:-48Vdc, 220Vac
(2) 2 つの入力:-48Vdc,220Vac
(3) 活性功率因子補償技術の採用,功率因子 > 099
(4) AC 入力電圧の広い動作範囲: 90~280Vac
(5) 広い動作温度範囲:-5°C~+55°C
(6) スイッチ技術
(7) バッテリーを完璧に管理することで,バッテリーの寿命が延長されます.充電/放電管理,バッテリーの温度補償,低電圧保護.
(8) 熱交換可能
(9) 入力超/低電圧保護
(10) 出力超電圧保護,出力超電流保護,出力短路保護
(11) 組み込み/壁掛け
(12) RS485,RS232通信インターフェース
