詳細情報 |
|||
| 働く電源: | 12VDC入力 | 議定書: | Modbus-TCP,SNMP,キャリアBポート |
|---|---|---|---|
| 警報日記と過去データ: | 分析のためにアラームを記録する | サイズ: | 120*104*28mm |
| 通信モード: | RS232リアルタイム通信またはRS485バスネットワーク | Ip グレード: | IP20 |
| ハイライト: | 4G リモート環境モニタリングユニット,WIFI リモート環境モニタリングユニット,RS485 セキュリティ監視システム |
||
製品の説明
4G/WIFI リモートモニタリング環境/セキュリティモニタリングシステム RS485 サポート
4G/WIFI リモートモニタリング環境/セキュリティモニタリングシステムの導入

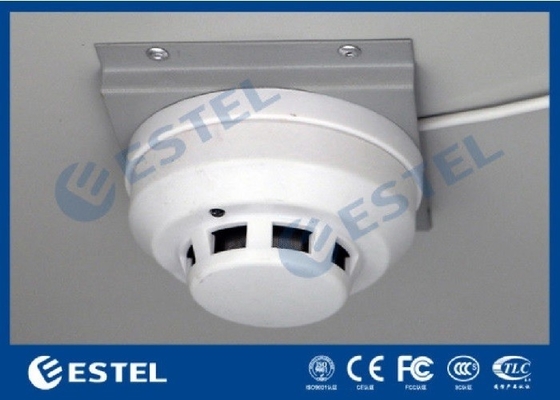

4G/WIFI リモートモニタリング環境/セキュリティモニタリングシステムでは,ローカルセンサー (煙センサー,ドアセンサー,水漏れ,赤外線など) の状態を収集できます.インテリジェント温度と湿度,エアコン,電力の配給,その他のリアルタイムデータ
標準で100Mbpsのイーサネットデータ転送をサポートする.
高設定バージョンは,オプションのWIFIまたは4Gおよび他の形式のデータ転送であり,安全で信頼性があり,幅広いアプリケーション,強い安定性特性を有します.
4G/WIFI リモートモニタリング環境/セキュリティモニタリングシステムアプリケーション
シリーズの製品は,エアコン,省エネアプリケーション,データ収集,プロトコル変換,電力配送,その他の産業で広く使用されています.
4G/WIFI リモートモニタリング環境/セキュリティモニタリングシステムの利点
- 4つのユニバーサルスイッチングデータ取得で装備されています.
活性信号と受動信号の入力
- オンオフ制御: 1 つのスイッチは一般制御として設定され,もう1 つは1 つの電源で設定されています
制御出力で,外部のDC12V電源制御に使用できる.
- データ送信: RS485インターフェースまたはRS232インターフェイスを通じてローカルデバイスコントローラに接続する.
ローカルデバイスコントローラーのデータを取得し,4G/イーサネットネットワークを通じてサーバーにアップロードするか,
サーバーから送信された制御コマンドをローカルデバイスコントローラに送信する.
- モジュールのすべてのシリアルポートは複数の方法で独立して報告できます.
複数の上部コンピュータが同時にデータを取得できます.
- プロトコルシリアルポートの多様化: プロトコル転送をサポートし,シリアルポート (メイン,
(Modbus-TCP,SNMP,キャリアBポート) へのプロトコル
- パーソナライズ: サイズとサイズが小さく,必要に応じてカスタマイズすることができます,ターミナルインターフェース,保護
要求事項もカスタマイズできます
製品情報
モデル の デモンストレーション
| モデル | DI*4 | DO*2 | 流出量*1 | RS485 | RS232 | ネットワークインターフェイス | 4G |
| FSUミニA | √ | × | √ | 1 | × | 1 | × |
| FSU ミニB | √ | √ | √ | 2 | 1 | 1 | × |
| FSU ミニ-C | √ | √ | √ | 2 | 1 | 1 | √ |

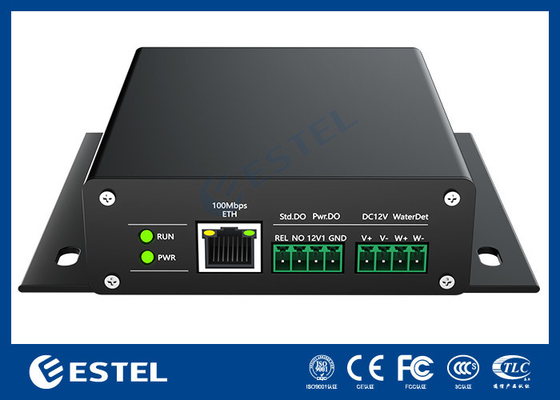

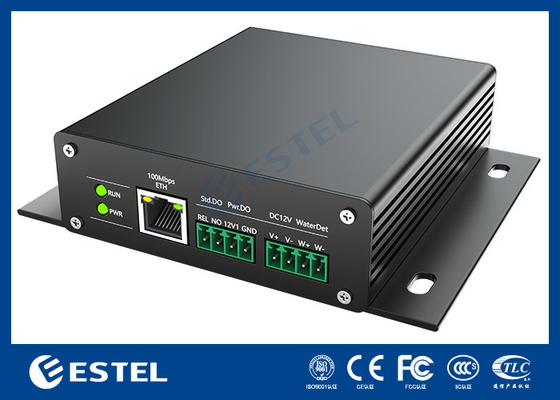

インターフェースの詳細定義
| インターフェース | 識別 | 記述 |
| 電源 | V+(DC12V) | 電源入力 陽性,電圧入力範囲 6~18V |
| 電源 | V- ((DC12V) | 電源入力負電極 |
| 水漏れ検出 | W+ | 水浸しロープまたはタブレットに検出ケーブルの1つを接続 |
| 水漏れ検出 | ほら | 水浸しシートと水浸しケーブルは,複数の並列接続をサポート |
| ケーブルインターフェース | 100Mbps ETH | ネットワークケーブル入力 |
| パワー出力 | 12V |
外部センサー電源の出力電力は正です 出力容量はアダプターによって決定されます. |
| パワー出力 | GND |
外部センサー電源 輸出電源 アクティブ入力切換信号の地面 |
| DI出力 | DI1-DI4 |
入力ピン,受動コンタクト12VとDI, アクティブ・コンタクトは DI と GND を接続します |
| DO出力 | REL | リレー出力の切り替える共同端 |
| DO出力 | NO1 | スイッチリレーの出力は常に開いている |
| DO出力 | 12V1 | 制御された電源は正です |
| DO出力 | GND | 制御可能な電源が消える |
| シリアルポート | コム1・A | シリアルポート 1RS485 同じ方向で送信し受信する差点 |
| シリアルポート | コム1・B | シリアルポート 1RS485 差異送信・受信逆端末 |
| シリアルポート | COM2-A について | シリアルポート 2RS485 同じ方向で差差で送信と受信 |
| シリアルポート | COM2-B について | シリアルポート 2RS485 差分送信と受信の逆端 |
| シリアルポート | コム3・RXD | シリアルポート 3RS232 受信端が他の装置の送信端に接続する |
| シリアルポート | コム3-TXD | シリアルポート 3RS232 送信端が他のデバイスの受信端に接続 |
| シリアルポート | COM3-GND | シリアルポート 3RS232 信号の地面は,他のデバイスの RS232 地面に接続 |
指示灯
| インターフェース | 識別 | 記述 |
| 電源を誘導する | PWR | 電源の状態を示します.電源がオンになった後,それは安定しています. |
| 操作 LED | 実行する | インディケーターは,動作状態を示します. インディケーターは,システムとソフトウェアが1秒間の間隔で正常に動作している後に点滅します. |
| ネットワークインターフェイス LED | ETH | 左側と右側のネットワークポート表示は,接続状態と送信および受信状態を示す. |
テクニカル仕様
| ポイント | パラメータ |
| 入力電圧 | 12V±50% (6-18V),入力ショート回路保護で,過電圧はメインストーブに損傷を引き起こす |
| 総電力消費量 | 待機電源消費量は1W未満,待機電流は0.1A (入力は12V) 未満 |
| 電力供給能力 | ホストのすべての外部電源は12W,すなわち12V1Aを超えない.電源アダプタによって制限される. |
| シリーズ率 | 最大ボード速度は 115,200 BPS 以上です |
| 操作温度 | -5 ~ 55°C (保存温度 -40 ~ 70°C) |
| 動作湿度 | 10 ~ 95% (貯蔵湿度 10 ~ 90%) |
| サイズ | 120*104*28mm |
| IPグレード | IP20 |
設置
