ハイブリッド通信電源システム 48VDC 300A 40U 屋外通信キャビネット 冷却機能付き
導入
ハイブリッドテレコム電源システム 48VDC 300A 40U 屋外テレコムキャビネットは、無線通信現場に安全で信頼性の高い物理的な作業環境を提供する屋外キャビネットです。このシステムは、屋外キャビネット、温度制御装置、環境モニタリングなどの機能を統合しています。電源システムとAC/DC 配電ユニットは、ユーザーの要件に応じてキャビネット内に設置できます。設置スペースはユーザー機器とバックアップ バッテリー用に確保されています。
ハイブリッド電気通信電源システム 48VDC 300A 40U 屋外電気通信キャビネットの主な特徴:
·キャビネット1台あたりの面積は1平方メートル未満で、サイトアドレスの取得は簡単です。
・温度制御システム：メンテナンス、清掃、交換が容易
·強力な盗難防止機能：内部ヒンジ、内蔵ドア、外部南京錠をサポート
・きめ細かな温度制御で最大限の省エネを実現
ハイブリッド通信電源システム 48VDC 300A 40U 屋外通信キャビネット構成
| 基本情報 | |
| 外寸 |
800mm(幅)×940mm(奥行き)×2050mm(高さ) （温度調節突起を含む） |
| カバーエリア | 800mm(幅)×700mm(奥行) |
| ベースの高さ | 150mm |
| 重さ | ≤130kg (機器およびバッテリーを除く) |
| ユーザースペース | 37U |
| 材料 |
壁：1.2mm亜鉛メッキ鋼板 扉:1.5mm亜鉛メッキ鋼板 |
| ロック | 3点盗難防止ロック、ヨーロッパ標準ロックコア、南京錠を単独で変更または一致させることができます |
| 配線位置 | ボトムインとボトムアウト |
| 配線穴 | 10×φ36 |
|
保護等級 |
IP55 |
| 温度管理情報 | |
|
装置 区画 |
モード:熱交換器 放熱効率:200W/K 定格電圧:48VDC 定格電力:520W |
|
バッテリーコンパートメント |
モード:DCエアコン 冷却能力(L35/L35):500W 定格電圧:48VDC 消費電力(L35/L35):160W |
| その他の情報 | |
| 点灯 | DC-48VLEDライト |
| 煙センサー | 12VDC |
| 洪水センサー | ドライコンタクト |
|
温度と 湿度センサー |
12VDC |
| アクセス制御 | ドライコンタクト |
| 環境 | |
| 動作温度 | 10℃～+45℃ |
| 保管温度 | 40℃～+75℃ |
| 動作湿度 | 5% ～ 95% (結露なし) |
|
高度 |
0～4000m（標高が範囲内の場合） 3000メートルから4000メートル、最大動作 標高が上がると気温が1℃下がります 200m増加します） |
| 内部ラック情報 | |
|
装置 区画 |
ラックモード:IEC 60297-3に準拠した19インチスペース 奥行き:400mm 高さ:20U 19の前方の有効距離：180分 |
|
バッテリーコンパートメント |
ラックモード:2グループのバッテリーブラケット 各バッテリーブラケットの高さ:≥350mm オプション:リチウム電池用17U19インチラック |
ハイブリッドテレコム電源システム 48VDC 300A 40U 屋外テレコムキャビネット整流器:
これは、ファイバーおよびマイクロ波伝送、アクセスデバイス、スイッチなどの重要なアプリケーションのニーズを満たす、高さ5Uのコンパクト設計のハイブリッド電源システム用の19インチサブラックです。システムの最大電力は150Aで、AC入力/DC入力/バッテリーを備えています。 /load MCBs。ケーブルは MCB とバスバーを使用してフロント アクセスです。
整流器の主な特徴:
·広い入力電圧範囲: 整流器の場合は 85 ～ 290VAC、MPPT の場合は 120 ～ 420VDC
·整流器、MPPT、コントローラはホットプラグ可能で、簡単かつ迅速なオンラインメンテナンスが可能です。
·最大96%の高効率で運用コストを削減
·イーサネット、SNMP、ModBus、RS485通信インターフェースをサポート
| 入力分布 | ||
| 交流 | 直流 | |
| 入力モード | 単相AC220V | DC120V～DC425V |
| 入力周波数 | 45～65Hz、定格値：50Hz/60Hz | / |
| 入力容量 | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA、8/20μs | |
| 出力分布 | ||
| 整流器 | ソーラーモジュール | |
| 出力電圧 | -42～-58VDC、定格値:-53.5VDC | -42～-58VDC、定格値：-54.5VDC |
| バッテリーブレーカー | 125A/2P | |
| ロードブレーカー | 低圧:32A/1Px1,10A/IPx5; 低圧:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA、8/20μs | |
| モジュール | ||
| 整流器モジュール | ソーラーモジュール | |
| 入力電圧 |
85～290VAC、 定格AC220V |
120～420VDC 定格340VDC |
| 効率 | >96% | >96% |
| 定格出力 | 3000W(176～290VAC) | 3000W(AC200～425V) |
|
作業温度 |
-10℃～+75℃（55℃以下でフル出力） | -10℃～+75℃（50℃以下でフル出力） |
| コントローラ | |
| 信号入力 | 3Al(2 バッテリー温度、1 周囲温度)、2RS485、7 DI |
| アラーム出力 | 6 ドライコンタクト |
| 通信ポート | RS485、SNMP |
| ディスプレイモード | 液晶 |
| システム | |
| 寸法 (幅×奥行き×高さ) | 482x350.6×9U、≤30kg(モジュールなし) |
| 冷却モード | 自然冷却 |
| メンテナンスモード | フロントメンテナンス、モジュールグレード変更のサポート |
| 保護レベル | IP20 |
| 環境 | |
| 動作温度 | -10℃～+50℃ |
| 保管温度 | -40℃～+75℃ |
| 動作湿度 | 5%～95%(結露なきこと) |
|
高度 |
0～4000m(標高3000m～4000mの範囲の場合、標高が200m上がるごとに最高使用温度は1℃下がります) |
*カスタマイズされたデザインが利用可能です。

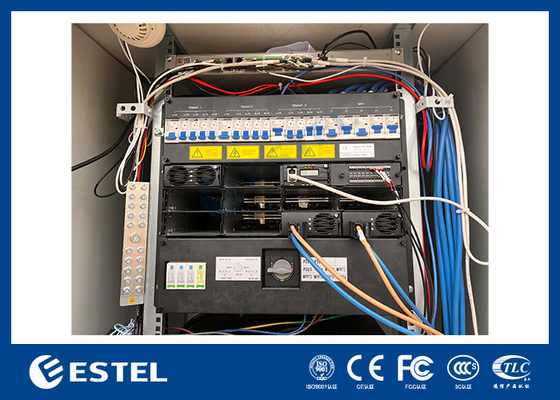

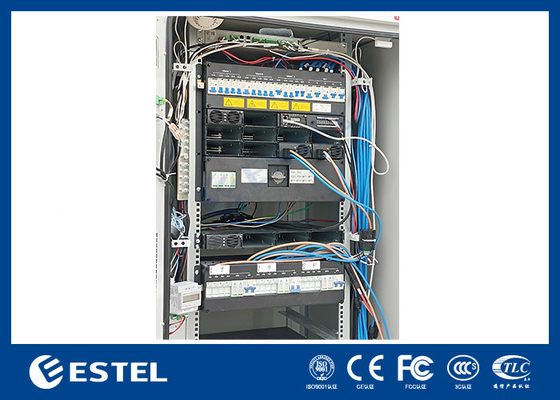

整流器の写真:
動作原理:
通常、電力システムは並列浮動充電状態で動作します。つまり、整流モジュール、ソーラーモジュール、負荷、およびバッテリーが並列に動作します。ソーラーモジュールと整流モジュールは、電力通信デバイスとバッテリーに浮動充電電流を提供します。ソーラーモジュールの出力電力がすべての負荷に供給するのに不十分な場合は、整流モジュールが通信デバイスに補助電力を供給します。
主電源がオフになると、整流モジュールは動作を停止します。太陽光発電が正常であれば、ソーラーモジュールは通信機器に電力を供給し、バッテリーを充電します。ソーラーモジュールの出力電力がすべての負荷に供給するのに不十分な場合は、バッテリーが通信機器に補助電力を供給します。
主電源がオフになると、整流器モジュールは動作を停止します。同時に太陽エネルギーが失われた場合、通信デバイスはバッテリーから電力を供給されます。バッテリーの放電が一定時間継続して発電機の始動ポイントに達すると、モニターは発電機に始動信号を送信します。発電機は整流器モジュールに AC 入力電力を供給し、整流器は通信デバイスに再び電力を供給し、消費を補うためにバッテリーを充電します。発電機の停止ポイントに達すると、モニターユニットは発電機に停止信号を送信し、発電機はオフになります。
IP55/IP65
IP55=エンクロージャの特性:
塵、油、その他の非腐食性物質から完全に保護
密閉された機器との接触から完全に保護
あらゆる方向からノズルで噴射された水による浸水から保護
壁掛け、自立型、トラフ型、電柱型から選択可能
シルクスクリーンロゴ、陽極酸化処理、彫刻サービスもご利用いただけます
IP65=エンクロージャの特性:
ほこり、油、その他の非腐食性物質からの完全な保護
密閉された機器との接触を完全に防ぐ
あらゆる方向からノズルで噴射された水による浸水から保護
壁掛け、自立型、トラフ型、電柱型から選択可能
シルクスクリーンロゴ、陽極酸化処理、彫刻サービスもご利用いただけます
カットアウト、断熱材、ヒンジ、ラッチまたはロックを備えたカスタム
ハイブリッド電気通信電源システム 48VDC 300A 40U 屋外電気通信キャビネットの特徴:
| 特徴 | 説明 |
|
モジュール特性
|
太陽電池モジュールには最大電力点追従機能があります。最大電力点追跡精度は 99.5% 以上 |
| 整流器モジュールはアクティブ力率補償技術を採用しており、力率値は最大0.99です。 | |
| 整流器モジュールの最大効率は93%以上 | |
| 太陽電池モジュールの最大効率は95％以上です | |
| ソーラーモジュールと整流器モジュールは高い電力密度を備えています | |
| ソーラーモジュールと整流器モジュールは、非破壊ホットスワップ技術、つまりプラグアンドプレイを採用しています。ソーラーモジュールと整流器モジュールの交換には1分もかかりません。 | |
| ソーラーモジュールと整流器モジュールには、ハードウェア過電圧保護とソフトウェア過電圧保護を含む出力過電圧保護機能があります。ソフトウェア過電圧保護には、1回目の過電圧ロックアウトモードと4回目の過電圧ロックアウトモードの2つのモードがあります。 | |
| バッテリー管理 | 完璧なバッテリー管理: バッテリー保護、自動電圧調整、無段階電流制限、バッテリー容量計算、自動均等化/フロート充電変換、オンライン バッテリー テストなどの機能。 |
| 光と電気の補完管理 | 完璧な光と電気の補完管理機能により、太陽光発電の優先供給と太陽エネルギーの利用を最大限に実現できます。 |
| 電力統計 | 負荷電力消費、太陽光発電エネルギー、主電源発電エネルギー、DG発電エネルギー、バッテリー放電、バッテリー充電 |
| データ記録 |
90 日分の履歴データを記録し、履歴データをアップロードできます。 履歴アラーム200件、 バッテリーテストデータ10グループ |
| アラーム機能 | 完璧な障害保護と障害アラーム機能 |
| ネットワーク設計 |
ネットワークの柔軟性を高めるためにドライコンタクトおよびその他の通信ポートを提供します。 近位端ソフトウェアのアップグレードと無人操作の有効化 |
| 人間工学に基づいた操作インターフェース |
LCDは15度の角度で設計されており、ユーザーの操作がより直感的で便利です。 LCD を通じてシステムの動作パラメータ、統計、およびアラーム履歴を照会します。 LCDディスプレイから手動でシステムを制御する |
| 避雷 | AC側とDC側で完璧な雷保護設計 |
| 省エネ設計 | このシステムは、整流器モジュールのスリープ省エネ機能に加えて、負荷に入力される太陽エネルギーの使用をサポートおよび優先し、太陽エネルギーを最大限に活用して省エネを実現し、温室効果ガス排出量を削減します。 |
| 屋外タイプ | システム保護レベルはIP55に達しており、屋外でも使用できます。システムはコンパクトで設置が簡単です |
|
システム
|
システム内のあらゆる機器がメンテナンスを最前線でサポートします |
| このシステムは、整流モジュールスリープ技術、デュアル定常状態接触器、低電力シャント、ファン速度調整技術を採用しており、より顕著な省エネ機能を備えています。 | |
| オプションのACヒーターにより、低温でも確実にシステムが動作します。 | |
| 遠隔モニタリング | モデムにはGPRS機能が搭載されており、インターネットサーバーにデータを提供することで遠隔監視を実現できます。 |
エネルギー貯蔵エンクロージャアプリケーション
当社のキャビネットは屋外通信業界で広く使用されています。キャビネットには、さまざまな通信機器、整流器電源システム、監視ユニット、バッテリー、光ファイバーなどを装備できます。街路、建物の上、山の上、都市、田舎、住宅地などのエリアでの使用に適しています。

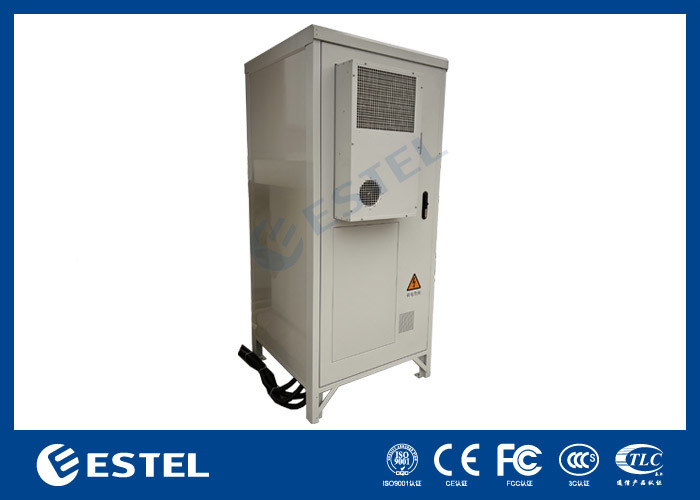

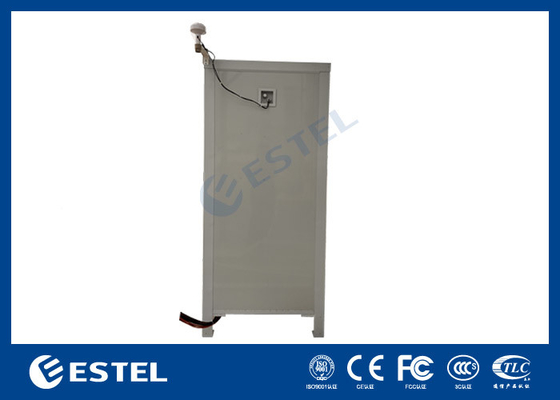

キャビネットの写真:
