詳細情報 |
|||
| 内部スペース: | 19インチラック 20U | 材料: | 金属鋼 |
|---|---|---|---|
| マウント: | 床に固定 | 冷却: | エアコン |
| ドア: | 前ドアと後ドア | 断熱装置: | PEF 20mm |
| ハイライト: | バッテリートレイ付きの屋外通信機,2 ドア 屋外 電気通信 キャビネット,PDU と 屋外 通信 キャビネット |
||
製品の説明
エアコンのドール付き 外部通信キャビネット PDUとバッテリートレイ
1. エアコン付きのデュアルドア 屋外通信キャビネット 紹介
1.1 エアコンを備えた二ドア式 屋外電信キャビネット
キャビネットはガルバン化鋼で 壁が二重で 厚さ1.2mm 20mmPEF
1.2 エアコン付きの二ドア式外用電信キャビネット構造
キャビネットには装置の設置のための19 円のレールが含まれています.
1.3 キャビネット ドアとロック
キャビネットには1つの玄関があります
キャビネットドアは組み込み構造を使用します.
ドアの開口角は110°まであり,ドア制限装置は開口角を制限することができます. 鍵は盗難防止の3点ロックで,ハンロックを支えています. ドアを開ける鍵が含まれています.
2. エアコン付きデュアルドア 屋外通信キャビネット 技術パラメータ
| 構成 | ポイント | 技術パラメータ | |||
| キャビネット | モデル | ET7387115A-20U | |||
| 保護レベル | IP55 | ||||
| 外的な次元 | H1150mm × W725mm × D870mm | ||||
| 内部次元 | 19インチ 20U | ||||
| 材料 |
シングルウォールで 厚さ1.2mm 軸承部品の厚さ: 2.0mm |
||||
| 断熱装置 | 20mmPEF | ||||
| コーティング | ポリエステル粉末コーティング | ||||
| 色 | RAL7035 | ||||
| ロック | 盗難防止の3点ロックシステム | ||||
| ハンジ | 内部のヒンジ | ||||
| インストールオプション | 床に固定 | ||||
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | ||||
| メンテナンス | 玄関と裏口が一つ | ||||
| 冷却 | 選択可能 | ACエアコン | DCエアコン | 熱交換器 |
直接 換気 |
| 冷却容量 | 1500W | 1500W | 80W/K | 180CFM | |
| 入力電圧 | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| コミュニケーション | RS485 | RS485 | RS485 | / | |
| 電源配送ユニット | 電圧 | 200VAC240VAC (オプション) | |||
| インプット | シュナイダーDPN 2*10A/1p (オプション) | ||||
| 生産量 | シュナイダーDPN 2*16A/1P (オプション) | ||||
| センサー | ドアセンサー,水センサー,温度と湿度センサー,煙センサー | ||||
| 環境モニタリングユニット |
19インチ設置,高さ1U, 48VDC入力電圧,通信ポート:SNMP 9経路の受動切換値入力,6経路のアクティブ切換値入力,6経路のリレー出力 |
||||
| ほか | 照明用LEDランプ48VDC,LEDスイッチ | ||||
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) | |||
| 貯蔵温度 | -40°C~+70°C | ||||
| 作業湿度 | 5%~95% (凝縮がない) | ||||
| 作業高度 | 0~4000メートル | ||||
3. エアコン付きのデュアルドア 屋外通信キャビネットの特徴
3.1 キャビネットは,防塵,防日,防雨で,屋外で使用される.
3.2 キャビネット冷却には80W/Kの熱交換器が使用される.
3.3 キャビネット上部に設置された1本のAV220V照明LEDランプを含む.
3.4 ドアセンサーを2つ含め,1つはLEDランプのオン/オフ,もう1つはドアアラームの開きに使用する.
3.5 キャビネットの配置は合理的であり,ケーブルへのアクセス,固定,接地を容易にする.キャビネットの下部にはケーブル入口がある.

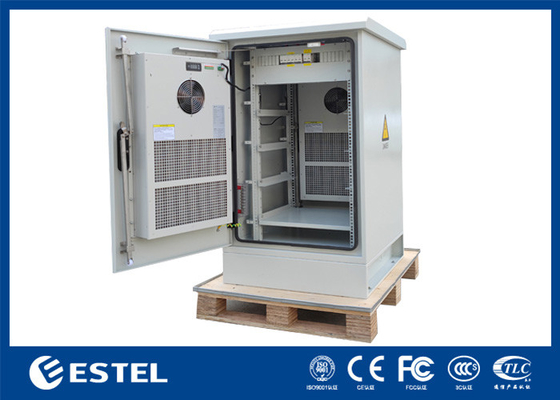

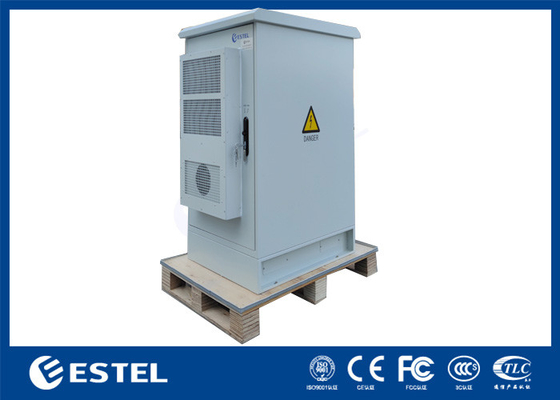

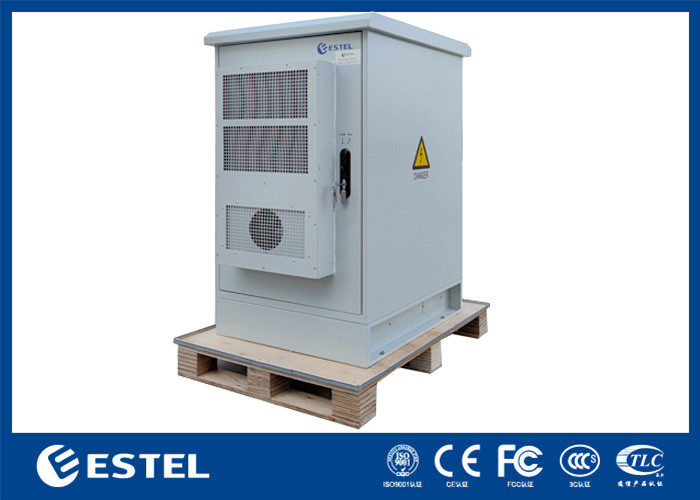

4.キャビネット画像:
5. テクニカルスペック
(1) 適用される環境条件:
- 動作温度: -40°C ~ + 75°C
- 保存温度: -50°C~+70°C
- 輸送温度: -50°C~+70°C
- 相対湿度 (RH): 5%~99%
- 空気圧: 62kPa~101kPa (0m~5000mの高さと同じ)
(2) 材料:高品質のガルバン鋼
(3) 表面処理:粉末塗料,外用ポリエステル淡灰色RAL 7035コーティング
(4) 侵入防止:IP55
(5) 耐火性: GB5169.7A試験に適合する
(6) 断熱抵抗:接地装置とキャビネット・ボディの部分間の隔離抵抗は,2×104M/500V (DC) 未満でない.
(7) 電圧に耐える:接地装置とキャビネット・ボディの部分間の抵抗電圧は3000V (DC) / 1min未満である.
6アクセサリー
6.1 サービスライト
サービスライトは,キャビネット内側に追加照明を得るために使用されます.サービスライトは48VDCで,キャビネットの上部に設置されています.
6.2 交換器
キャビネットは,キャビネットのドアに設置された80W/Kの熱交換器を含む.
7梱包
木製のケースのパッケージ
