詳細情報 |
|||
| 断熱装置: | 20mm PEF | 材料: | 金属鋼 |
|---|---|---|---|
| ケーブルの入口: | キャビネットの底 | 冷却: | エアコン |
| 照明: | LEDライト | コーティング: | ポリエステル粉のコーティング |
| ハイライト: | 20mm PEF 絶縁電信キャビネット,ポリエステル粉末コーティング テレコムキャビネット,屋外通信キャビネット OEM |
||
製品の説明

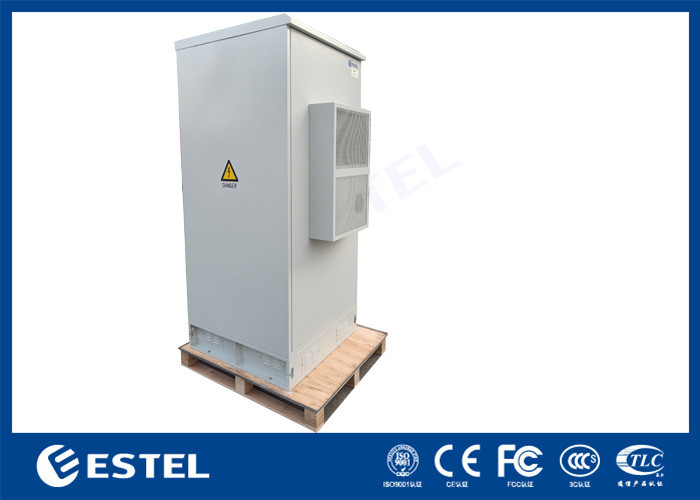

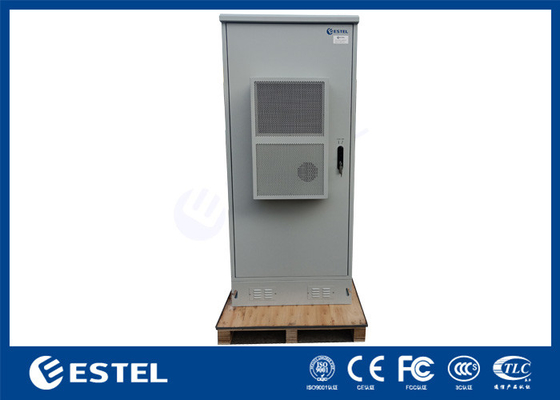

ポリエステルパウダーコーティングと20mmPEF隔熱
1屋外通信キャビネット 紹介
1.1 屋外通信用キャビネット用材料
キャビネットはガルバン化鋼で 壁が二重で 厚さ1.2mm 20mmPEF
1.2 屋外電信キャビネット構造
キャビネットには装置の設置のための19 円のレールが含まれています.

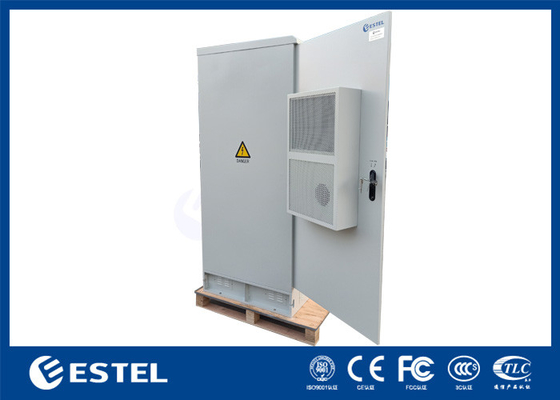

1.3 屋外電信キャビネット ドアとロック
キャビネットには1つの玄関があります
キャビネットドアは組み込み構造を使用します.
ドアの開口角は110°まであり,ドア制限装置は開口角を制限することができます. 鍵は盗難防止の3点ロックで,ハンロックを支えています. ドアを開ける鍵が含まれています.
1.4屋外通信キャビネットの特徴
● 完全 溶接 式 の 設計; 完成 し て 配送 さ れ て いる
● 玄関 扉 を 鍵 に する
● 雨帽 も 付属 し て い ます
● 下部 の ケーブル の 入口 腺 が 密閉 さ れ て いる
● 調整 できる 19 センチ の 前 と 後 の 固定 軌
● 接地 棒
● 玄関 の ゴム の 密封
● キャビネット の 設計 に よれ ば,玄関 の 濾過 さ れ た 換気口 を 通し て 自然 の 風 が 冷却 する こと が できる
● すべて の 固定 装置 は,安全 な 解決 方法 を 提供 する ため,キャビネット の 内部 に ある
● 床 に 固定 する 底台 と ケーブル の 敷き布団 を 備わっ て いる
● 色,灰色,緑色,またはカスタマイズされた色で入手可能
2屋外通信キャビネット 技術パラメータ
| 構成 | ポイント | 技術パラメータ | |||
| キャビネット | モデル | ET9090210UP | |||
| 保護レベル | IP55 | ||||
| 外的な次元 | H2100mm × W900mm × D900mm | ||||
| 内部次元 | 19インチラック | ||||
| 材料 |
シングルウォールで 厚さ1.2mm 軸承部品の厚さ: 2.0mm |
||||
| 断熱装置 | 20mmPEF | ||||
| コーティング | ポリエステル粉末コーティング | ||||
| 色 | RAL7035 | ||||
| ロック | 盗難防止の3点ロックシステム | ||||
| ハンジ | 内部のヒンジ | ||||
| インストールオプション | 床に固定 | ||||
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | ||||
| メンテナンス | 玄関1つ 玄関のメンテナンスを | ||||
| 冷却 | 選択可能 | ACエアコン | DCエアコン | 熱交換器 |
直接 換気 |
| 冷却容量 | 1500W | 1500W | 80W/K | 180CFM | |
| 入力電圧 | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| コミュニケーション | RS485 | RS485 | RS485 | / | |
| 電源配送ユニット(カスタマイズ) |
B級 防雷,40KA AC入力: 1*63A/2p;AC出力: 2 *16A/1P DC入力: 2*32A/1P;DC出力: 4*16A/1P |
||||
| 環境モニタリングユニット (オプション) |
19インチ高さ1U48VDC入力電圧,通信ポート:SNMP 9経路の受動切換値入力,6経路のアクティブ切換値入力,6経路のリレー出力 |
||||
| ほか | 照明用LEDランプ48VDC,LEDスイッチ | ||||
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) | |||
| 貯蔵温度 | -40°C~+70°C | ||||
| 作業湿度 | 5%~95% (凝縮がない) | ||||
| 作業高度 | 0~4000メートル | ||||
3屋外通信キャビネット図:
4労働条件
(1) 適用される環境条件:
動作温度: -40°C ~ + 75°C
保存温度: -50°C~+70°C
輸送温度: -50°C~+70°C
相対湿度 (RH): 5%~99%
空気圧: 62kPa~101kPa (0m~5000mの高さと同じ)
(2) 材料:高品質のガルバン鋼
(3) 表面処理:粉末塗料,外用ポリエステル淡灰色RAL 7035コーティング
(4) 侵入防止:IP55
(5) 耐火性: GB5169.7A試験に適合する
5キャビネット用品
- サービスライト
- DCエアコン
- 電力配給装置
- 環境モニタリングユニット
6梱包
木製のケースのパッケージ
