詳細情報 |
|||
| 内部スペース: | 32U | 材料: | 金属鋼 |
|---|---|---|---|
| ケーブルの入口: | キャビネットの底 | 冷却: | ファン |
| 照明: | LEDライト | 原作: | 中国 |
| ハイライト: | 32U 屋外19インチラック,1500W エアコン テレコムキャビネット,PDU と 通信 キャビネット |
||
製品の説明
32U 屋外 19 インチ 棚キャビネット PDUと1500Wのエアコンのテレコムキャビネット
1. 32U 屋外 19 インチラックキャビネット テレコムキャビネット 紹介
外壁キャビネットは,通信事業者,モバイル通信サイト,外壁の小さなシェルター,鉄道電気制御キャビネット,電子警察,通信ベースステーション,屋外空気検知ステーションソーラー・コントロール・キャビネットなど
2.32U 屋外 19 インチラックキャビネット 通信キャビネット特徴
IP55の防護です. 顧客が要求する IP65のキャビネットを用意できます.
- 重厚のガルバン製だ
玄関の鍵は3点のロックで,上,中,下は3点のロックです.鍵の効果は安全で信頼性があります.
- 標準的な19インチ 固定柱
- 鋼のデッドロックシステムロックで固定されたドア (サポートPADLOCK)
- それは"直接埋葬"によって,地面の根または地面上の柱ベースシステムにインストールされています
-ケーブル入口は ベースから標準で サイドや屋根の入口は 要求に応じて利用できます
3.32U 屋外 19 インチラックキャビネット 通信キャビネットガイドライン
このシリーズは,多くのオプションで,本当に安全なカスタマイズされたソリューションを提供することができます.電子機器の気候制御環境を提供すること電子機器の安全で気候制御された環境を提供します.
この電池キャビネットは高さ1750mm,幅750mm,深さ750mmです.このキャビネットは,屋外用ラック要件のための究極の選択です.
4表 1 標準の遵守
| スタンダード | 記述 |
| GB/T 17626.7-1998 | 電磁互換性 |
| GB4706 について1 | 家庭用電器と同様の用途の電気機器の安全性 |
| GB4798 について1 | 電気および電子製品のアプリケーションに存在する環境条件 - 保存 |
| GB4798 について2 | 電気・電子製品のアプリケーションにおける環境条件 - 輸送 |
| GB4798 について3 | 電気および電子製品のアプリケーションに存在する環境条件 - 使用 |
5.32U 屋外 19 インチラックキャビネット 通信キャビネットテクニカルパラメータ
| 構成 | ポイント | 技術パラメータ | |
| キャビネット | モデル | ET7575175-EQ | |
| 保護レベル | IP55 | ||
| 外的な次元 | H1750mm×W750mm×D750mm (カスタマイズ可能) | ||
| 内部次元 | 19インチレール,32U | ||
| 材料 | 鋼筋,厚さ1.2mm,単壁.軸承部品の厚さ:2.0mm | ||
| 断熱装置 | PEF (オプション) | ||
| コーティング | ポリエステル粉末コーティング | ||
| 色 | RAL7035 | ||
| ロック | 盗難防止の3点ロックシステム | ||
| ハンジ | 内部のヒンジ | ||
| インストールオプション | 床に固定,屋根に固定 | ||
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | ||
| メンテナンス | 玄関1つ 玄関のメンテナンスを | ||
| 冷却 | オプション | ACエアコン | 扇風機 |
| 冷却容量 | 1500W | 180CFM | |
| 入力電圧 | 220VAC 50HZ | 48VDC | |
| コミュニケーション | RS485 | / | |
| 温度コントローラ | 48Vの扇風機温度調節器 | ||
| 電源配送ユニット | B級 防雷 | ||
| AC 入力 | 63A/2P ×1 (オプション) | ||
| AC出力 | 16A/1P×4 (オプション) | ||
| DC出力 | 16A/1P×4. (オプション) | ||
| センサー | 1 x 煙検知器 1 x 水センサー 1 x 温度と湿度センサー 1 x ドア送信機 1x振動センサー |
||
| ほか | 48VDC LEDランプの照明 | ||
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) | |
| 貯蔵温度 | -40°C~+70°C | ||
| 作業湿度 | 5%~95% (凝縮がない) | ||
| 作業高度 | 0~4000メートル | ||

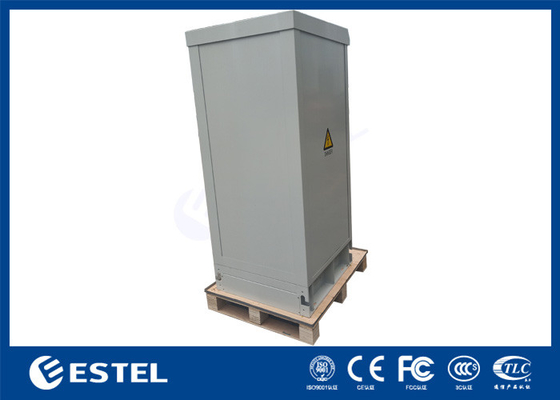

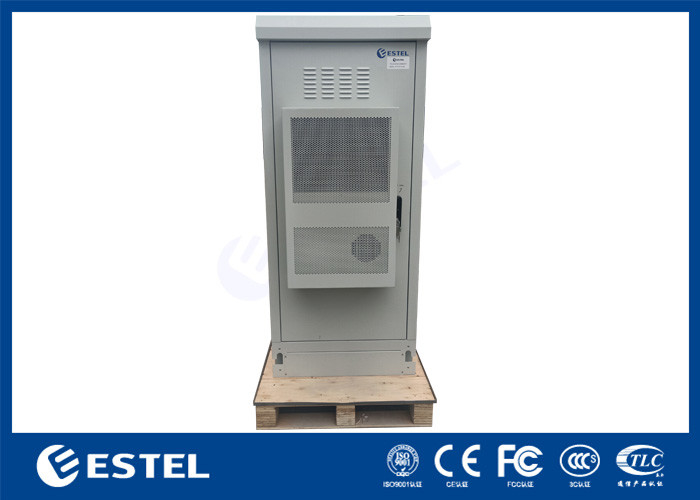

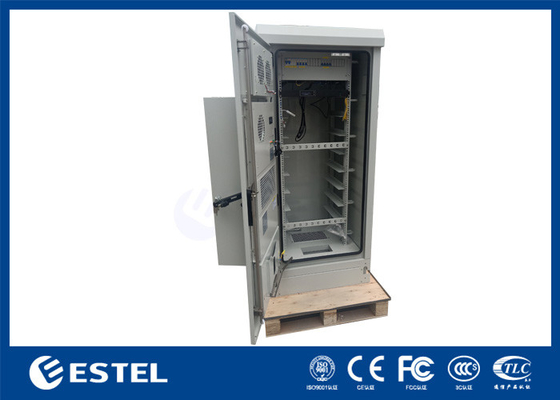

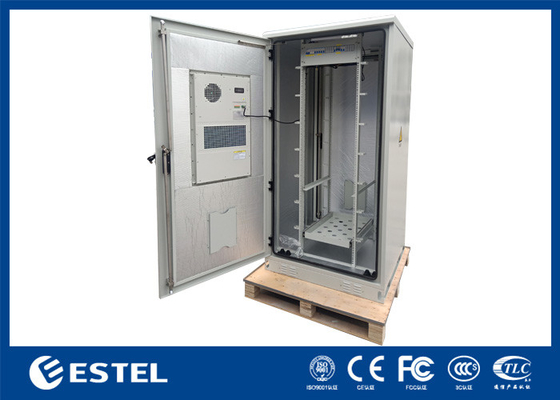

6キャビネット写真
7エアコンのデータシート:
1) 製品導入
2) エアコンは,キャビネットのために自社開発した冷却製品の1種類です.キャビネット内部熱が非常に大きい場所に適用されます.内部電子機器は環境温度に敏感で,内部と外部から完全に隔離されるべきです.この製品には複数の機能,高い信頼性があり,電源を入れると複雑なデバッグなしで動作を開始できる機能があります.
3) 内部循環空気経路の扇風機は,蒸発器のフィンを介して空気の熱交換を行うために上側から熱い空気を吸収し,冷却空気を下側から送ります.温度を下げる目的を達成するためにキャビネット内の空気はサイクルすることができます一方,外側の循環空気道にある扇風機は,外側の冷たい空気を下側から吸収し,熱交換後に上側から熱い空気を放出します.
4)
5) エアコンの技術パラメータ
| ポイント | 名前 | ユニット | パラメータ |
| サイズと設置 | 身体の輪郭の寸法 (高さ*幅*深さ) | mm | 750*450*200 |
|
概要の寸法を含む フレンズ (高度*幅*深さ) |
mm | 784*484*200 | |
| 体重 | キロ | 24 | |
| 設置方法 | ドアを装着 | ||
| 設置方法 | 屋外 | ||
| 環境と保護 | 作業環境の温度 | °C | -40から+55 |
| 騒音 | dB (A) | 65 | |
| 平均寿命 | 年数 | >10 | |
| IPグレード | IP55 | ||
| 冷却剤 | R134a | ||
| ROHS認証 | そうだ | ||
| パフォーマンス | 入力電圧範囲 | 220±15%VAC~50Hz | |
| 冷蔵容量 (L35/L35) | W | 1500 | |
| 定数冷蔵入力電源 ((L35/L35) | W | 580 | |
| 定数冷却電流 (L35/L35) | A について | 2.6 | |
| 最大冷却電流 | A について | 4.6 | |
| 熱容量 (オプション) | W | 1000 | |
| 内循環の空気容量 | m3/h | 320 | |
8梱包と輸送
キャビネットパッケージは,輸出に適した無煙木箱を使用します.このパッケージは,安全な輸送を保証するために,湿度,抗衝撃およびスロングです.
支払いと送料の条件:
| 最低注文量: | 1セット |
| 価格: | 交渉 |
| 支払い条件: | L/C,D/A,T/T,Western Union,Paypalなど |
| 供給能力: | 5月1000セット |
| 配達時間: | 10〜15 営業日 |
| パッケージの詳細: | 木製ケース |
| 輸送: | 海上,航空,宅配,陸上,鉄道などで |
